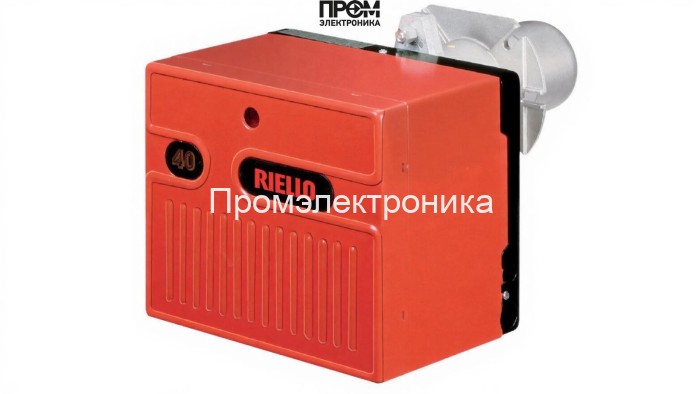

Газовая горелка Riello 40 FS8 MB 407/1 - RSD 20

Riello 40 FS8 MB 407/1 — техническое описание и конструктивные узлы

Газовая горелка Riello 40 FS8 (MB 407/1 — RSD 20) — промышленный одноступенчатый горелочный блок мощностью 46–93 кВт, разработанный для стабильной и экономичной работы на природном и сжиженном газе. Конструкция ориентирована на простоту ввода в эксплуатацию, надёжность и минимальное обслуживание. Нормируемые параметры: диаметр пламенной трубы 105 мм, длина 110 мм, электропитание 220 В, потребляемая мощность 130 Вт, электродвигатель 90 Вт. Рабочая среда: температура 0–40 °C, допустимое противодавление до 1.1 мбар, давление газа на рампе 4–11 мбар, расход газа 4.6–9.3 нм³/ч. Класс пылевлагозащиты корпуса — IP40, уровень шума — 66 дБ.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает подачу в системах с дополнительной подачей топлива или при модификациях под сжиженные газовые смеси;
• Датчик пламени — оптический/ионный контроль наличия пламени с быстрым реагированием на пропадание горения;
• Топочный автомат — модуль управления секвенцией розжига, блокирует подачу при аварии и управляет логикой работы;
• Трансформатор розжига — генерирует искровой разряд для инициирования стабильного воспламенения;
• Реле давления — контролирует давление газа в рампе и предотвращает работу при отклонениях от заданного диапазона;
• Форсунки — точные газовые сопла, обеспечивающие оптимальную смесь и компактную факел-геометрию;
• Сервопривод — регулирует положение клапанов и заслонок при модификациях и при интеграции с системами автоматики;
• Клапан (газовый) — промышленного исполнения, с быстродействующим запиранием в аварийных режимах;
• Электроды — электроды розжига и контроля пламени для устойчивого старта и диагностики горения.

Функциональные особенности и эксплуатация

• Одноступенчатая схема управления упрощает обслуживание и повышает надёжность в типовых тепловых схемах;
• Унифицированная конструкция пламенной трубы (Ø105 мм, L110 мм) позволяет быстро заменять головку сгорания и поддерживать стабильную тепловую нагрузку;
• Интеграция с топочным автоматом обеспечивает последовательность розжига: проверка давления → предварительная подача воздуха → искра трансформатора → подтверждение датчиком пламени;
• Рекомендуемые процедуры техобслуживания: ежегодная проверка форсунок и реле давления, инспекция электродов и трансформатора розжига, очистка пламенной трубы и проверка уплотнений.

Применение и совместимость

• Средние котельные и теплогенераторы с требуемой мощностью 46–93 кВт;
• Котлы с фланцем Rp 3/4" и рабочей температурой окружающей среды 0–40 °C;
• Установки с допустимым противодавлением до 1.1 мбар и газовой рампой 4–11 мбар.

Riello 40 FS8 — выбор для инженеров и сервисных служб, которым важны предсказуемость характеристик, простота обслуживания и совместимость с промышленными автопроцессами. Для надёжной работы соблюдайте регламенты по давлению рампы, своевременно проверяйте датчики пламени, реле давления и состояние форсунок.
