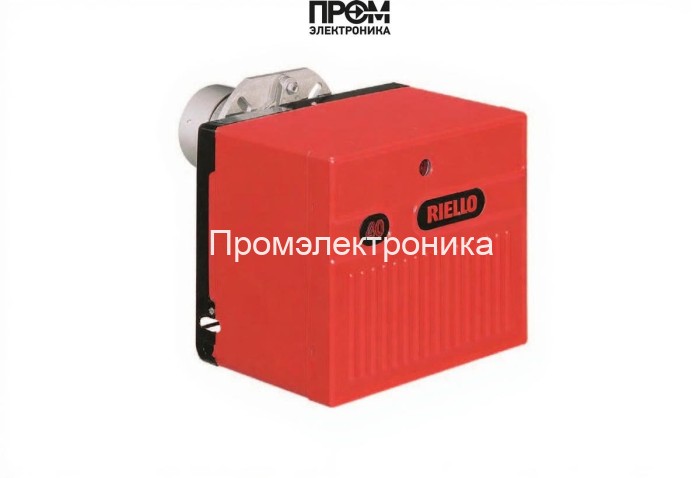

Газовая горелка Riello 40 FS3 — техническое описание и состав узлов

Riello 40 FS3 — одноступенчатая газовая горелка малого диапазона мощности (11–35 кВт), предназначенная для стабильной и экономичной работы в котельных малой и средней мощности. Конструкция ориентирована на простое техническое обслуживание, быструю диагностику и интеграцию в стандартные тепловые схемы. Ниже представлено детализированное техническое описание, включающее состав основных узлов и рекомендации по эксплуатации с учётом актуальных требований SEO 2026 для промышленного оборудования.

Ключевые компоненты и их назначение

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, компенсирует перепады давления в магистрали и поддерживает заданный расход в диапазоне 1.1–3.5 нм³/ч.
• Датчик пламени — контролирует наличие устойчивого факела, обеспечивает автоматическую блокировку при отсутствии горения, критичен для безопасности и соответствия нормам эксплуатации.
• Топочный автомат (мультиблок управления) — реализует логику розжига, контроля и аварийной остановки; в Riello 40 FS3 применяется одноступенчатая схема управления с совместимостью к серии MBC DLE.
• Трансформатор розжига — генерирует высоковольтный импульс для ионизационных электродов; обеспечивает надежный старт в условиях типичных электросетей 220–230 В.
• Реле давления — контролирует перепад и противодавление в топочной камере, предотвращает работу горелки при недопустимых отклонениях (противодавление 0–0.6 мбар).
• Форсунки (газовая рампа) — формируют поток топлива для оптимального смешения с воздухом; возможна комплектация с различными рампами под проектные требования.
• Сервопривод — отвечает за точное позиционирование регулирующих органов при пуске и останове, минимизирует гидроаэродинамические пульсации и износ деталей.
• Клапан — запорный газовый клапан обеспечивает герметичность при остановке и аварийное перекрытие топлива по сигналу автоматики.
• Электроды — ионизационные электроды контроля пламени и розжига; конструкция обеспечивает фронтальный доступ для быстрой замены.

Технические и эксплуатационные особенности

• Диапазон мощности: 11–35 кВт; идеальна для котлов малого и среднего класса.
• Питание: 220–230 В, электродвигатель 90 Вт, потребляемая мощность 100 Вт.
• Степени защиты: IP20 для двигателя, IP40 для общего исполнения; рабочий диапазон температур 0–40 °C.
• Геометрия выхода: стандартная пламенная труба Ø91×100 мм; возможна адаптация под удлинённые головки.

Рекомендации по монтажу и обслуживанию

• Монтаж и пусконаладку проводить квалифицированным персоналом в соответствии с инструкцией производителя и действующими нормативами.
• Плановый осмотр — не реже 1 раза в год; при интенсивной эксплуатации — каждые 6 месяцев, с проверкой герметичности, электродов и работы датчика пламени.
• Используйте оригинальные запасные части: форсунки, клапан, трансформатор розжига и сервопривод для сохранения рабочих характеристик и безопасности.

Данное описание содержит ключевые технические параметры и состав узлов горелки Riello 40 FS3 для проектирования, интеграции и сервисного обслуживания с учётом современных требований промышленной безопасности и энергоэффективности.
