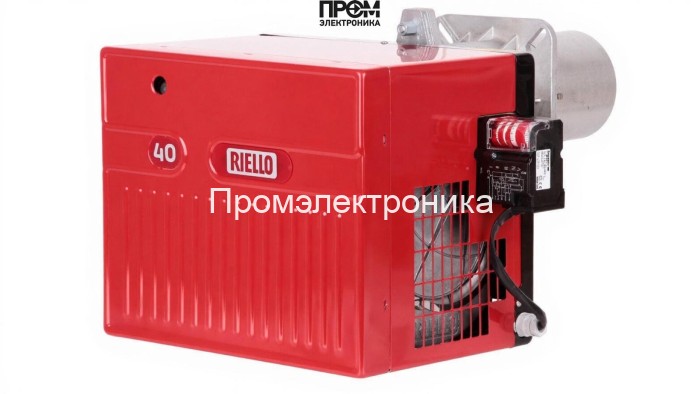

Газовая горелка Riello 40 FS20D — техническое описание и состав узлов

Техническое описание предназначено для инженеров и сервисных специалистов. Газовая горелка Riello 40 FS20D — двухступенчатый агрегат мощностью 58–220 кВт, спроектирован для стационарного монтажа на водогрейные котлы, калориферы и технологические печи. Конструкция акцентирована на надежности функционирования при переменных нагрузках и простоте технического обслуживания. В описании приведены ключевые параметры, состав основных узлов и эксплуатационные рекомендации для промышленного применения.

Ключевые параметры

• Мощность: 58–220 кВт (две ступени)
• Расход газа: 5.8–22 нм³/ч
• Противодавление: 0–5.5 мбар
• Пламенная труба: 170 × 125 мм
• Электропитание: 220 В, потребляемая мощность 250 Вт, электродвигатель 150 Вт
• Класс защиты: IP40 (электро), IP20 (электроблок)
• Габариты / масса: 50.9×41.3×29.8 см / 22 кг

Состав основных узлов (детально)

• Топливный насос — обеспечивает стабильную подачу газа на форсунки при изменении давления в рампе; рассчитан на эксплуатацию в диапазоне NOM.
• Форсунки — типовые сопла, обеспечивающие заданный расход 5.8–22 нм³/ч; рекомендована проверка и очистка при каждом ТО.
• Топочный автомат (микропроцессорный блок) — управление последовательностью розжига, диагностика, защита по пламени и давлению, интерфейс для дистанционной разблокировки.
• Датчик пламени — фотоэлектрический/ионный сенсор для контроля устойчивости горения и аварийной остановки при его отсутствии.
• Трансформатор розжига — высоковольтный модуль для создания искрового разряда на электродах при запуске.
• Электроды — пары электродов для инициации и стабилизации пламени; подлежат периодической проверке зазора и состояния изоляции.
• Сервопривод — механизм позиционирования заслонки подачи воздуха и/или газораспределительного клапана для точной настройки горения.
• Клапан (газовый соленоидный/секционный) — многоступенчатая запорная арматура с электромагнитным управлением для безопасного перекрытия подачи топлива.
• Реле давления — контроль минимального и максимального давления газа, обеспечивает блокировку при выходе параметров за допуск.

Эксплуатация и обслуживание

• Регулярная проверка форсунок, электродов и датчика пламени — минимальный интервал 6 месяцев при интенсивной нагрузке.
• Контроль соответствия давления газа и подбор рампы под проект (рампа не входит в комплект).
• Проверка герметичности газовых соединений и состояния кабелей в электроотсеке (IP20 — избегать влажности).
• При переводе на СПГ использовать комплект переоборудования и перенастройку автоматики.

Газовая горелка Riello 40 FS20D — оптимальное решение для объектов с необходимостью точного и безопасного модулирования тепловой нагрузки, где важны надежность элементов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) и простота сервисного доступа.
