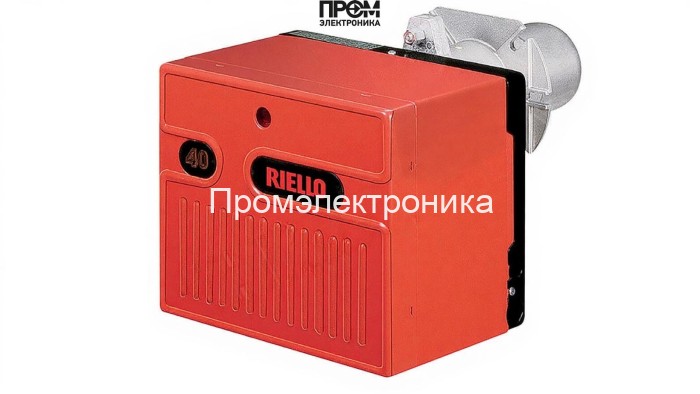

Газовая горелка Riello 40 FS20 TL MB 407/1 - RSD 20 — техническое описание и состав

Техническое описание предназначено для инженеров и монтажных специалистов. Горелка Riello 40 FS20 TL (MB 407/1 - RSD 20) — модульная газовая установка мощностью 81–220 кВт, разработанная для интеграции в водогрейные и паровые котлы среднего класса. Конструкция ориентирована на надёжность, ремонтопригодность и соответствие современным требованиям энергоэффективности и безопасности 2026 года.

Ключевые параметры

• Бренд: Riello
• Артикул: 3756935.1-3970531
• Мощность: 81–220 кВт
• Расход газа: 8.1–21.8 нм³/ч
• Давление рампы: 7.95–25.4 мбар
• Противодавление: 0–4.2 мбар
• Электропитание: 220 В, потребление 250 Вт
• Класс защиты: внешние узлы IP40, электроника IP20
• Вес/габариты: 20 кг, 66.9×35×29.8 см

Состав и основные узлы

Конструкция выполнена по модульному принципу. В текст ниже включены ключевые узлы горелки, важные для эксплуатации и техобслуживания:

• Топливный насос — обеспечивает стабильную подачу газа в рампу и поддержание заданного давления при вариантах с принудительной подачей.
• Датчик пламени — оптический/ионный датчик контроля наличия факела, интегрированный в систему безопасности.
• Топочный автомат — микропроцессорный блок управления рабочими циклам и сигналами безопасности.
• Трансформатор розжига — блок высокого напряжения для формирования искры на электрода́х при старте.
• Реле давления — обеспечивает контроль рампового давления и даёт сигналы на останов или повторный розжиг.
• Форсунки — набор сменных форсунок для регулировки подачи газа и формирования питающей струи.
• Сервопривод — регулирует положение воздушной заслонки и дозирование воздуха для оптимального соотношения воздух/газ.
• Клапан — газовый запорный клапан с электрическим приводом, обеспечивающий герметичность при останове.
• Электроды — комплект из электродов зажигания и контроля искры, рассчитанных на длительный ресурс.

Эксплуатация и обслуживание

• Монтаж: фланцевое соединение Rp 3/4", проверка параметров рампы перед вводом в работу.
• Профилактика: ежемесячная проверка датчика пламени и электроэлементов; ежегодная чистка форсунок и пламенной трубы (280×125 мм).
• Диагностика: топочный автомат предоставляет сервисные коды; замена модулей выполняется модульно для минимизации простоя.

Горелка Riello 40 FS20 TL оптимальна для промышленных и коммунальных котельных, где требуется надёжность, точный контроль горения и соответствие современным нормам экологичности и энергоэффективности.
