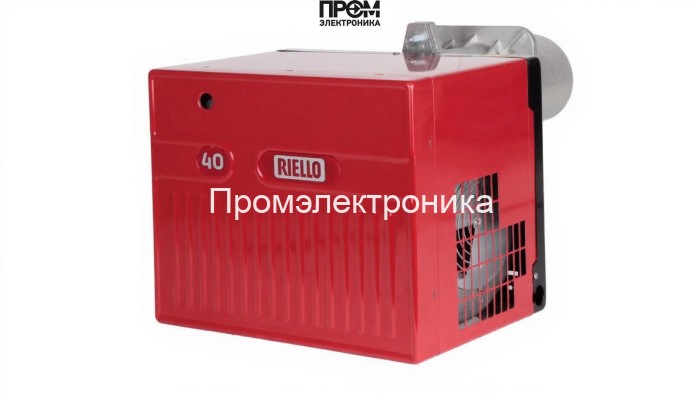

Газовая горелка Riello 40 FS20 — техническое описание

Riello 40 FS20 — одноступенчатая газовая горелка итальянского бренда Riello, разработанная для малых и средних котельных комплексов. В описании приведены конструктивные элементы, эксплуатационные параметры и сервисные рекомендации, актуальные с учетом SEO 2026 года: четкая структура, ключевые термины и практическая ценность для инженера и монтажной бригады.

Ключевые характеристики

• Мощность: 81–220 кВт
• Электропитание: 220–230 В; потребляемая мощность ~250 Вт; электродвигатель 150 Вт
• Длина пламенной трубы: 120 мм; диаметр: 125 мм
• Расход газа: 8.1–21.8 нм³/ч; давление рампы: 6–17.6 мбар; противодавление: 0–4.2 мбар
• Классы защиты: IP40 (корпус), IP20 (электродвигатель)
• Уровень шума: 78.5 дБ (на 1 м); рабочая температура: 0…+50 °C
• Вес/габариты: 16 кг; 50.9×35×29.8 см

Состав и основные узлы горелки

Конструктивно горелка включает следующие ключевые детали, обеспечивающие безопасную и эффективную работу:

• Топливный насос
• Датчик пламени
• Топочный автомат (блок управления)
• Трансформатор розжига
• Реле давления
• Форсунки
• Сервопривод
• Клапан (газовый запорный/регулировочный)
• Электроды

Функциональные особенности узлов

• Топливный насос: обеспечивает стабильную подачу газа в рампу при заданном давлении; критичен при работающем противодавлении и сменных режимах.
• Датчик пламени: контролирует наличие факела и предотвращает протекание газа при его отсутствии; совместим с типовыми системами безопасности котла.
• Топочный автомат: реализует логику запуска/остановки, последовательность розжига и блокировки при авариях; поддерживает одноступенчатое управление.
• Трансформатор розжига и электроды: создают искровой разряд для надежного воспламенения форсунок; оптимизированы для частых циклов включения.
• Реле давления: контролирует давление в системе и блокирует подачу при превышении/падении параметров безопасной работы.
• Форсунки и клапан: формируют факел заданной геометрии; клапан обеспечивает точную дозировку топлива и быстрое перекрытие при аварии.
• Сервопривод: обеспечивает точную позицию регулирующих элементов и быстрый отклик при командном управлении.

Монтаж, наладка и обслуживание

• Фронтальная компоновка узлов упрощает доступ для сервисных работ и минимизирует время простоя.
• Рекомендуется ежегодная проверка датчика пламени, электродов и состояния форсунок; замена изношенных уплотнений и проверка реле давления.
• Для работы на сжиженном газе использовать специализированный комплект переоборудования форсунок и регулировки давления рампы.

Riello 40 FS20 сочетает компактность, надежность и безопасность: конструкция ориентирована на долгосрочную эксплуатацию с минимальными затратами на обслуживание и высокой энергетической эффективностью в современных котельных решениях.
