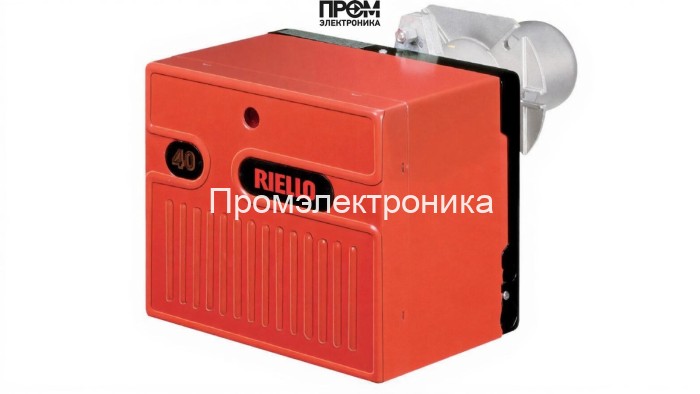

Газовая горелка Riello 40 FS10 MB 405/1 — техническое описание и состав

Представленная газовая горелка Riello 40 FS10 MB 405/1 — это промышленное одноступенчатое устройство класса «стандарт», оптимизированное для стабильной и экономичной работы на природном газе в диапазоне мощности 52–116 кВт. Конструкция рассчитана на длительную эксплуатацию при температуре от 0 до 40 °C и выдерживает противодавление до 1.6 мбар при рабочем давлении рампы 5.5–9.5 мбар. Питание 220 В, номинная потребляемая электрическая мощность — 130 Вт, электродвигатель привода — 90 Вт. Габариты 45.7 × 30.5 × 26.2 см, масса 17 кг.

Ключевые параметры

• Мощность: 52–116 кВт;
• Расход газа: 5.2–11.6 нм³/ч;
• Пламенная труба: диаметр 105 мм, длина 110 мм;
• Электропитание: 220 В; потребление 130 Вт; мотор 90 Вт;
• Классы защиты: IP40 (внешние элементы), IP20 (электрооборудование);
• Уровень шума: 67 дБ; подключение: Rp 1/2".

Состав и основные узлы горелки

Конструктивно горелка выполнена как модульное решение, включающее набор функциональных узлов, отвечающих за подачу топлива, образование факела, контроль и безопасность. Для обеспечения полной технической картины ниже перечислены основные детали и их назначение:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и обеспечивает равномерный расход в рабочем диапазоне; конструкция рассчитана на минимальные потери давления.
• Датчик пламени — электронный или ионизационный сенсор контроля наличия пламени; обеспечивает аварийное отключение при пропадании горения.
• Топочный автомат — блок управления последовательностью пуска/остановки, контроля безопасности и логики работы одноступенчатой горелки.
• Трансформатор розжига — формирует импульс высокого напряжения для электродов розжига, обеспечивает надежную инициацию искрового разряда.
• Реле давления — контроль минимального и максимального давления воздуха/дымовых газов; предотвращает работу при неблагоприятных условиях тяги.
• Форсунки — распылительные элементы в рампе, настроенные под давление 5.5–9.5 мбар; обеспечивают стабильную смесь и равномерное горение.
• Сервопривод (серво-привод) — регулирует положение заслонки подачи воздуха, согласует подачу воздуха и топлива для устойчивого факела.
• Клапан — запорная арматура газовой рампы, выполняет функцию аварийного перекрытия и последовательного пуска топлива.
• Электроды — элементы розжига и контроля ионизации, выполненные из коррозионно-стойких материалов для длительного ресурса.

Эксплуатационные рекомендации

• Монтаж и пусконаладку выполнять сертифицированным персоналом согласно инструкциям Riello и требованиям безопасности газа.
• Периодические проверки: очистка пламенной трубы, проверка форсунок и датчика пламени — минимум 1 раз в сезон.
• Соблюдать электрические требования и условия установки по классам IP для предотвращения отказов электрооборудования.

Преимущества

• Модульная конструкция и простота обслуживания;
• Устойчивое горение и оптимальный расход газа при заявленных параметрах;
• Доступность запасных частей и сервисной поддержки бренда Riello.

Данное описание отражает конструктивные и эксплуатационные особенности газовой горелки Riello 40 FS10 MB 405/1 и может быть использовано для технического отбора, подготовки к монтажу и планирования запасных частей.
