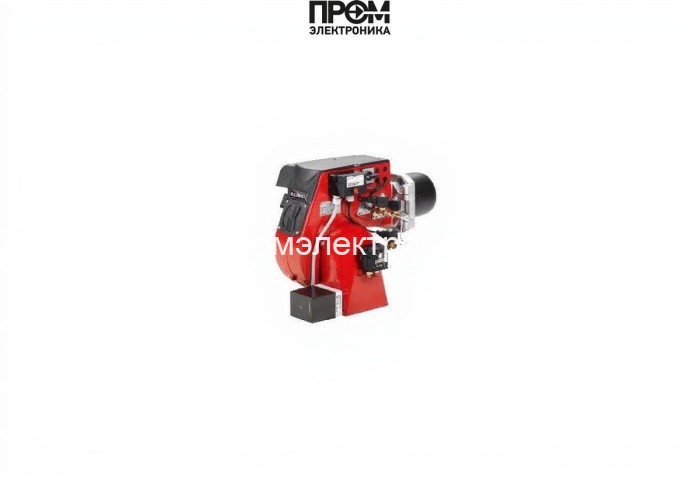

Газовая горелка Oilon GP-6.10 3/4

Техническое описание газовой горелки Oilon GP-6.10 3/4 (арт. GP6226)

Газовая горелка Oilon GP-6.10 3/4 — промышленное одноступенчатое решение для водогрейных и паровых котлов, печей и сушильных камер с номинальной мощностью 45–120 кВт. Конструкция обеспечивает принудительную подачу воздуха, стабильный розжиг и минимальные выбросы при рабочем диапазоне противодавления 0–0.9 мбар. Питание 220 В, класс защиты IP20, тип соединения DN20 (Rp 3/4"), стандартная пламенная труба 110 мм.

Комплектуемые узлы и ключевые элементы

• Технически совместимые исполнительные элементы: топливный насос для обеспечения стабильного давления топлива в мультиблоке.
• Датчик пламени — электронный контроллер наличия пламени с быстрым откликом для безопасного отключения при затухании.
• Топочный автомат (автоматика горения) — обеспечивает последовательность пуска/остановки и интеграцию с системами котла.
• Трансформатор розжига — формирует высоковольтный импульс для искрового поджига через электроды.
• Реле давления — контролирует рабочие и аварийные пороги давления топлива и воздуха.
• Форсунки — обеспечивают точное распределение газовоздушной смеси и стабильность пламени на заданной мощности.
• Сервопривод — управляет дроссельными и газовыми клапанами для точной регулировки расхода.
• Клапан (газовый запорный/регулирующий) — гарантирует мгновенное перекрытие подачи при авариях и плавную регулировку при нормальной работе.
• Электроды розжига и контроля — выдерживают интенсивный режим эксплуатации и обеспечивают повторяемый запуск.

Технические характеристики и эксплуатация

• Мощность: 45–120 кВт; одноступенчатая автоматика для простых режимов управления.
• Питание: 220 В; электродвигатель 125 Вт; IP20.
• Подключение: DN20, Rp 3/4"; длина пламенной трубы 110 мм; масса 22 кг.
• Рабочая температура: 0…+40 °C; рекомендуемая периодичность обслуживания согласно регламенту производителя.
• Противодавление: 0–0.9 мбар — допускается монтаж в системах с небольшим противодавлением.

Особенности обслуживания и надежности

• Модульная конструкция облегчает доступ к топливному насосу, мультиблоку, клапанам и электронике через откидной фланец.
• Регулярные проверки: состояние форсунок и электродов, работоспособность датчика пламени и трансформатора розжига, проверка реле давления и сервопривода.
• Рекомендуется установка систем защиты от короткого замыкания, контрольных прессостатов и термостатов котла для продления ресурса узлов.

Oilon GP-6.10 3/4 — сбалансированная по стоимости и эксплуатационной надежности горелка, оптимизированная для современных требований энергоэффективности и экологичности. Технический набор элементов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасный, стабильный и управляемый процесс горения при промышленной эксплуатации.
