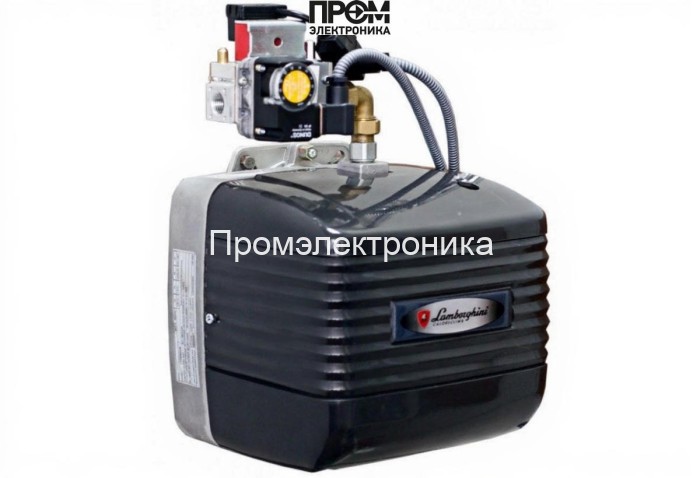

Газовая горелка Lamborghini EM 16‑E.D3 (MB405) — техническое описание и состав узлов

Промышленная газовая горелка Lamborghini EM 16‑E.D3 предназначена для точной и экономичной подачи тепловой энергии в котельных малой и средней мощности. Конструкция рассчитана на длительную эксплуатацию при рабочих нагрузках в диапазоне 79.5–159 кВт с расходом топлива 8–16 нм³/ч. Одноступенчатая схема управления и питание 220 В облегчают интеграцию в существующие тепловые схемы и системную автоматику заказчика.

Ключевые технические параметры

• Модель: Lamborghini EM 16‑E.D3 (MB405)
• Мощность: 79.5–159 кВт
• Расход газа: 8–16 нм³/ч
• Электропитание: 220 В, потребляемая мощность 315 Вт
• Электродвигатель: 150 Вт
• Класс защиты: IP20; уровень шума: 71 дБ
• Вес: 22 кг; габариты: 48×31×46.5 см; соединение Rp 3/4"

Состав и функциональные узлы (обязательные элементы)

Ниже перечислены основные компоненты горелки с краткой технической функцией каждого узла. Текст отражает реальную компоновку и порядок обслуживания.

• Топливный насос — обеспечивает стабильное и дозированное давление подачи газа в рампу, совместим с регулируемыми редукторными системами.
• Датчик пламени — оптический/ионный контроль наличия пламени, интегрируется в систему остановки при отсутствии факела.
• Топочный автомат — микропроцессорная управляющая плата: последовательность пуска, контроль розжига и аварийные алгоритмы.
• Трансформатор розжига — высоковольтный модуль для генерации искры на электроды при старте горелки.
• Реле давления — блок контроля минимального давления газа/воздуха, предотвращающий работу в небезопасных режимах.
• Форсунки — дискретные распылители топлива, обеспечивают оптимальную фракцию потока для равномерного горения.
• Сервопривод — механизм привода заслонок и регулировки подачи воздуха, обеспечивает точную позиционировку заслонки.
• Клапан — запорный/регулирующий элемент с двойной защитой, отвечает за мгновенное перекрытие подачи топлива при необходимости.
• Электроды — зажигающие элементы, выполненные из износостойкого сплава, обеспечивают надежный розжиг в широком диапазоне условий.

Эксплуатационные рекомендации и преимущества

• Проектирование модульно: доступ к узлам для техобслуживания без демонтажа рампы.
• Простая наладка одноступенчатого управления снижает время пусконаладочных работ.
• Микропроцессорный контроль и датчики минимизируют риск аварий и снижают выбросы CO/NOx при корректной наладке.
• Компактные габариты и универсальный фланец облегчают установку в типовые топочные камеры.
• Рекомендуется ежегодный регламент: проверка форсунок, чистка фильтра, тестирование датчика пламени, диагностика трансформатора розжига и сервопривода.

Горелка Lamborghini EM 16‑E.D3 — выбор для объектов, где важны предсказуемость выхода по мощности, простота обслуживания и соответствие современным требованиям по экологии и безопасности. При интеграции соблюдайте инструкции по подключению питания 220 В и требованиям к сети газоснабжения.
