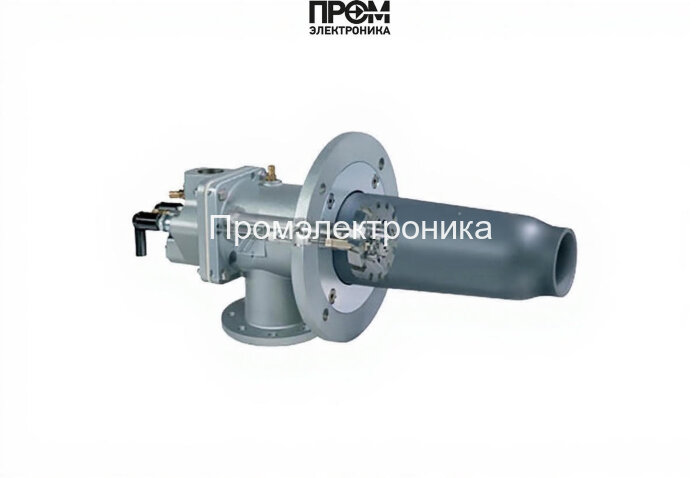

Газовая горелка Kromschroder BIC 80HB-100/135-(16)F — техническое описание

Газовая горелка Kromschroder BIC 80HB-100/135-(16)F (арт. 84032020), бренд: Kromschroder (Германия). Предназначена для надежного сжигания природного газа в промышленных тепловых установках с мощностью от 10 до 1000 кВт. Вес изделия — 12.16 кг, габариты корпуса — 40.3×24×24 см. Модель характеризуется модульной конструкцией, низким уровнем выбросов NOx и возможностью эксплуатации в широком диапазоне температур и монтажных положений.

Ключевые технические характеристики

• Вид топлива: природный газ;
• Рабочая мощность: от 10 до 1000 кВт;
• Материалы корпуса: серый чугун GG и нержавеющая коррозиестойкая сталь;
• Конструкция горелки: модульная, с керамической насадкой TSC из карбида кремния;
• Тип розжига: электрический; контроль пламени — ионизационный электрод;
• Длина фокальной части: расстояние от фланца до передней кромки огневой головы — 135 мм, удлинитель 100 мм;
• Температурные параметры: в топке до 1450 °C, подогрев воздуха до 450 °C;
• Шум: до 95 дБ вне печи, при установке в камеру — до 75 дБ;
• Монтаж: любое монтажное положение, съемные электроды без демонтажа газовой части.

Конструкция и состав горелки

• Корпус — прочный корпус из серого чугуна GG с воздухозаборным отверстием и штуцером для измерения давления подачи воздуха;
• Газовый узел — модульный блок с интегрированными электродами розжига и ионизации и «глазком» для визуального контроля;
• Керамическая насадка TSC — выполнена из карбида кремния с кремниевой пропиткой, выполняет функцию камеры сгорания, снижает износ и исключает необходимость горелочного камня;
• Удлинитель — стальная труба 100 мм от фланца печи для адаптации к конструктивным особенностям камеры;
• Монтажный фланец и крепления — набор для монтажа в стандартные фланцевые проемы промышленных печей и котлов.

Преимущества

• Модульная конструкция упрощает монтаж, пуско-наладку и сервисное обслуживание;
• Низкие выбросы NOx благодаря оптимизированной зоне горения и конструктивным особенностям насадки;
• Универсальность: подходит для широкого диапазона мощности (10–1000 кВт) и различных типов тепловых камер;
• Безопасность эксплуатации: электророзжиг и ионизационный контроль пламени исключают незарегистрированные пропуски горения;
• Облегченная и долговечная насадка из карбида кремния снижает эксплуатационные затраты;
• Возможность установки в любое монтажное положение и быстрая замена электродов без разборки газовой части.

Примеры реального применения

• Металлообрабатывающие печи (отпуск, нормализация): горелка обеспечивает стабильную температуру и ровную зону нагрева при мощностях 50–800 кВт;
• Керамические и стекольные обжиговые печи: длинное пламя и конструкция TSC позволяют уменьшить локальные перегревы и повысить срок службы футеровки;
• Промышленные сушилки и теплогенераторы для пищевой и химической промышленности: точное регулирование подачи газа и воздуха дает равномерный режим сушки;
• Паровые и водогрейные котлы малой и средней мощности: совместимо с котельными установками, где требуется низкий уровень NOx и надежный электророзжиг.

Для каких котлов подходит

• Водогрейные котлы промышленного исполнения (мощность в пределах 10–1000 кВт);
• Паровые котлы средней мощности, требующие стабильного горения и контроля пламени;
• Котлы камерного типа и теплообменные агрегаты с фланцевым подключением и возможностью использования удлинителя;
• Установки с импульсным режимом работы и печи с ограниченным пространством вокруг фланца.

Обслуживание и эксплуатация

• Регулярные проверки: визуальный осмотр насадки и корпуса, контроль состояния электродов и газового узла — не реже одного раза в квартал при интенсивной эксплуатации;
• Плановая чистка насадки TSC от продуктовых отложений с использованием рекомендованных средств и инструментов;
• Замена изнашиваемых элементов (электроды, уплотнения) без демонтажа газовой части — снижает время простоя;
• Проверка и регулировка давления подачи воздуха через штуцер перед запуском после длительного простоя;
• Рекомендуется заключить договор сервисного обслуживания с квалифицированной компанией для поддержания гарантийных обязательств и продления ресурса горелки.

FAQ — ответы на типовые вопросы

• Можно ли использовать горелку на других видах газа? Модель оптимизирована под природный газ. Использование другого топлива должно быть согласовано с производителем и сервисной службой.
• Какой интервал замены электродов? Зависит от режима работы; при нормальной эксплуатации — ориентировочно 1–2 года, при интенсивной — чаще. Замена выполняется без демонтажа газовой части.
• Нужна ли специальная адаптация для котлов? Горелка комплектуется удлинителем и фланцевым набором; при нестандартных фланцах возможна доработка монтажной пластины.
• Как контролировать выбросы NOx? Правильная настройка подачи воздуха и регулярное обслуживание насадки TSC минимизируют образование NOx. Для подтверждения соответствия эконормам рекомендуется лабораторная проверка после монтажа.
• Есть ли поставка запчастей? Запасные части (насадки, электроды, узлы) доступны через официальных поставщиков и сервисные центры Kromschroder.

Приобретение и техническая поддержка: для заказа, подбора комплектации и консультации по монтажу обращайтесь в компанию Промэлектроника — sales@prom-elec.com. Специалисты помогут подобрать оптимальную конфигурацию горелки Kromschroder BIC 80HB-100/135-(16)F для вашей установки и организуют поставку с сервисной поддержкой.

Данное описание ориентировано на инженеров и специалистов по котельному хозяйству и теплотехнике: содержит исчерпывающую информацию о конструкции, области применения, обслуживании и эксплуатационных особенностях, а также примеры практического использования в промышленных системах генерации тепла.
