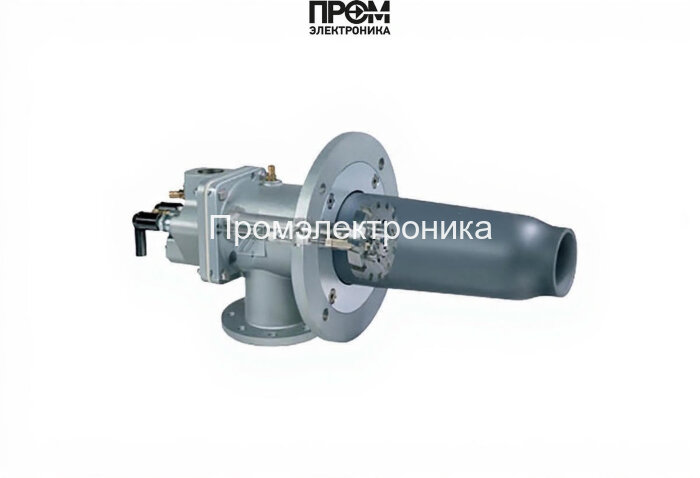

Газовая горелка Kromschroder BIC 100RB-0/35-(109)E — техническое описание

Представленная промышленная газовая горелка Kromschroder BIC 100RB разработана для стабильной и безопасной работы в среде высоких температур и цикличных режимов. Модульная конструкция упрощает интеграцию в котлы, печи и технологические теплогенераторы, обеспечивая быстрое обслуживание и адаптацию под требования производства. Устройство ориентировано на эксплуатацию при температуре в топке до 1350 °C и диапазоне мощности 10–1000 кВт.

Ключевые узлы и компоненты

Конструкция горелки включает ряд ответственных элементов, критичных для надежности и точности управления горением:

• Топливный насос — обеспечивает стабильную подачу газа (или смешанного топлива при соответствующей комплектации), поддерживает заданное давление в газовом узле.
• Датчик пламени — ионизационный электрод (возможна комплектация УФ-датчиком) для непрерывного контроля горения и быстрого отключения при нештатных ситуациях.
• Топочный автомат — модуль управления розжигом, мониторингом пламени и алгоритмами безопасности, реализует логику последовательности включений/выключений.
• Трансформатор розжига — источник высокого напряжения для электророзжига электродов или запальной горелки, обеспечивает надежное и моментальное зажигание.
• Реле давления — контроль минимального и предельного давлений в топливной магистрали для защиты от аварийных ситуаций.
• Форсунки — обеспечивают дозированную подачу топлива и формирование оптимальной газовоздушной смеси перед факелом.
• Сервопривод — исполнительный элемент для регулирования заслонок и клапанов, обеспечивает ступенчатое и плавное управление мощностью.
• Клапан — газовый запорный узел с двойной степенью защиты, быстро перекрывает подачу при сигнале безопасности.
• Электроды — контрольные и розжиговые электроды из жаростойкого сплава, обеспечивают стабильное зажигание и долговечность компонента.

Эксплуатационные и сервисные рекомендации

• Плановые проверки герметичности, датчиков пламени и состояния электродов — не реже одного раза в 6 месяцев при стандартной нагрузке.
• Очистка форсунок и керамической насадки TSC от продуктов сгорания для сохранения стабильной формы факела.
• Проверка работоспособности трансформатора розжига и топочного автомата после интенсивных циклов эксплуатирования.
• Периодическая калибровка реле давления и проверка сервоприводов для точного соответствия регулировочных параметров.

Применение данной горелки обеспечивает высокую точность регулирования тепловой нагрузки, повышенную безопасность и простоту обслуживания — ключевые требования для современных промышленных систем отопления и технологических процессов.
