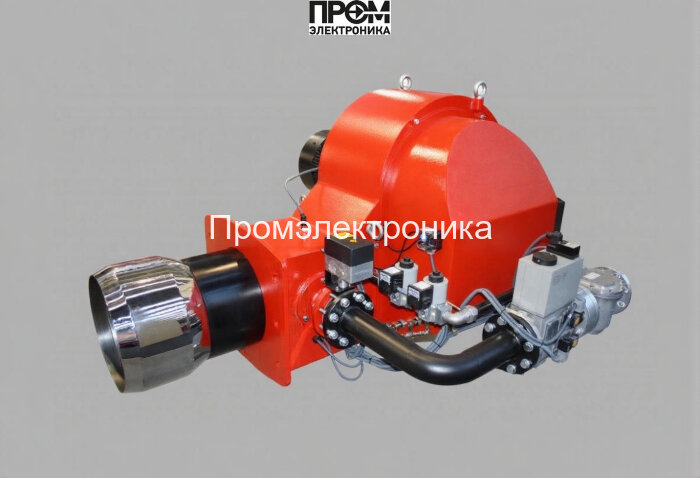

Газовая горелка Giersch SC18.1GM

Газовая модулируемая горелка Giersch SC18.1GM — техническое описание и состав узлов

Представленная модель SC18.1GM — промышленная модулируемая газовая горелка немецкой сборки, спроектированная для надежной постоянной работы в котельных и тепловых установках средней и большой мощности. Диапазон мощности 3 450–14 000 кВт, питание 380 В, приводной электродвигатель 37 кВт. Управление реализовано на базе PID‑алгоритмов с поддержкой O2‑trim и интерфейсов ModBus/CanBus для интеграции в современные АСУТП.

Конструктивные узлы и основные компоненты

• Топливный насос — обеспечивает стабильную подачу газа/топлива в форсунки, сконструирован для работы в широком диапазоне давления и температуры.
• Датчик пламени — оптический/ионный контроллер безопасности, фиксирует наличие факела и передаёт сигнал в топочный автомат.
• Топочный автомат — микропроцессорный блок с логикой запуска, диагностики и аварийной остановки, реализует PID‑контроль мощности.
• Трансформатор розжига — высоковольтный элемент для инициации искрового розжига на электродах, спроектирован для длительного цикла работы.
• Реле давления — контролирует давление в газовой магистрали и инициирует защитные сценарии при отклонениях от допустимых значений.
• Форсунки — набор сменных сопел для формирования факела и оптимизации геометрии горения в зависимости от нагрузки.
• Сервопривод (серводвигатель) — обеспечивает точную позицию воздушной заслонки и модуляцию подачи воздуха в зависимости от команды PID.
• Клапан(ы) — многокамерные запорные и предохранительные клапаны с контролем герметичности и дистанционным управлением.
• Электроды — заземлённые и изолированные элементы для контроля розжига и стабилизации искрового разряда.

Функциональные особенности и эксплуатационные сценарии

• Плавная модуляция мощности в диапазоне 3 450–14 000 кВт обеспечивает экономию топлива при частичных нагрузках и уменьшает цикличность пуск‑остановов котла.
• PID‑регулирование в связке с O2‑trim автоматически поддерживает оптимальное соотношение воздух/топливо, снижая выбросы и увеличивая КПД.
• Интеллектуальная диагностика топочного автомата фиксирует состояние топливного насоса, реле давления, трансформатора розжига и сервопривода, формирует журнал событий и выводы для сервисных инженеров.

Техническое обслуживание

• Периодическая проверка герметичности клапанов и состояния форсунок; очистка пламенной головы и замена электродов при необходимости.
• Тестирование датчика пламени и трансформатора розжига при каждом плановом пуске; проверка реле давления и топливного насоса не реже раза в год.
• Калибровка PID и проверка работы O2‑trim при ежегодной диагностике для сохранения энергоэффективности.

SC18.1GM оптимальна для паровых и водогрейных котлов, теплогенераторов и когенерационных установок, где критичны динамика регулирования и надёжность работы. Благодаря модульной конструкции доступ к каждому узлу — от форсунок до топочного автомата — упрощён, что снижает время обслуживания и эксплуатационные расходы.
