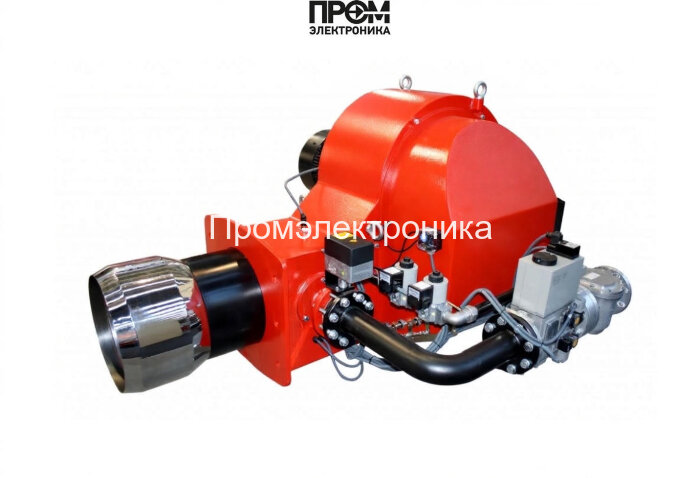

Газовая горелка Giersch SC16.2GM

Газовая горелка Giersch SC16.2GM — техническое описание и состав узлов

Газовая горелка Giersch SC16.2GM предназначена для промышленного отопления и технологических печей, где требуется точное управление тепловой мощностью и экономичное расходование топлива. Конструкция выполнена в модулирующем исполнении с диапазоном мощности 3200–12500 кВт, рассчитана на подключение к сети 380–400 В и обеспечивает стабильное горение при широком колебании нагрузки.

Ключевые технические параметры

• Вид топлива: природный/сжиженный газ;
• Диапазон мощности: 3200–12500 кВт (модулирование);
• Электропитание: 380 В (управляющая электроника — совместима с 400 В);
• Электродвигатель вентилятора: 22 000 Вт (высоконапорный);
• Интерфейсы: ModBus/CanBus для интеграции в SCADA.

Основные детали и функциональные узлы

Горелка включает модульную компоновку обслуживаемых компонентов, каждый из которых отвечает за безопасность, эффективность и управляемость процесса горения:

• Топливный насос — обеспечивает стабильную подачу газа/смеси под рабочим давлением, снабжён разгрузочными и запорными устройствами для пусковых режимов;
• Датчик пламени — оптический/ионный датчик для мгновенной диагностики наличия факела и быстрой блокировки при нарушении; поддерживается мониторинг по уровню сигнала;
• Топочный автомат — центральный контроллер управления последовательностью пуска/остановки, реализует PID-регулирование модуляции мощности и интерфейс диагностики;
• Трансформатор розжига — специализированный модуль высокого напряжения для надёжного инициирования искры при любых эксплуатационных условиях;
• Реле давления — контроль над избыточным и рабочим давлением, предотвращение аварийных режимов и автоматическая блокировка при отклонениях;
• Форсунки — комплект сопел с точной калибровкой расхода, выполнены из жаропрочного сплава и обеспечивают равномерное распыление топлива;
• Сервопривод — исполнительный механизм для регулировки воздушной заслонки и модулирующих клапанов, с обратной связью по положению;
• Клапан — многоступенчатый запорный узел с контролем герметичности и аварийным закрытием;
• Электрод(ы) — контрольные электроды системы зажигания/контроля пламени, стойкие к термическим и химическим нагрузкам.

Функционирование и интеграция

Управление основано на топочном автомате с PID-алгоритмом, который синхронизируется с датчиком пламени и реле давления для обеспечения безопасных переходных режимов. Модуляция мощности осуществляется через сервопривод и модуль газовых клапанов; трансформатор розжига и электроды гарантируют повторяемый старт. Для удалённого мониторинга и оптимизации работы предусмотрены протоколы ModBus/CanBus и возможность подключения O2-контроля.

Техобслуживание и надежность

• Плановое ТО включает проверку форсунок, диагностику датчика пламени, тестирование реле давления и калибровку топочного автомата;
• Модульная конструкция упрощает замену трансформатора розжига, сервопривода и клапанов без длительной разборки;
• Надёжность подтверждена немецкой сборкой и применением сертифицированных компонентов для эксплуатации в промышленной среде.

Преимущества решения

• Высокая точность температуры и равномерность нагрева за счёт модуляции и PID-контроля;
• Снижение расхода топлива и выбросов благодаря оптимизированной подаче и O2-коррекции;
• Безопасность: многоуровневые блокировки с датчиком пламени, реле давления и герметичными клапанами;
• Удобство интеграции и дистанционного управления для современных котельных и термопечей.

Giersch SC16.2GM — инженерно выверенное решение для задач, где требуются высокая надежность, точный контроль горения и соответствие современным требованиям энергоэффективности и экологии.
