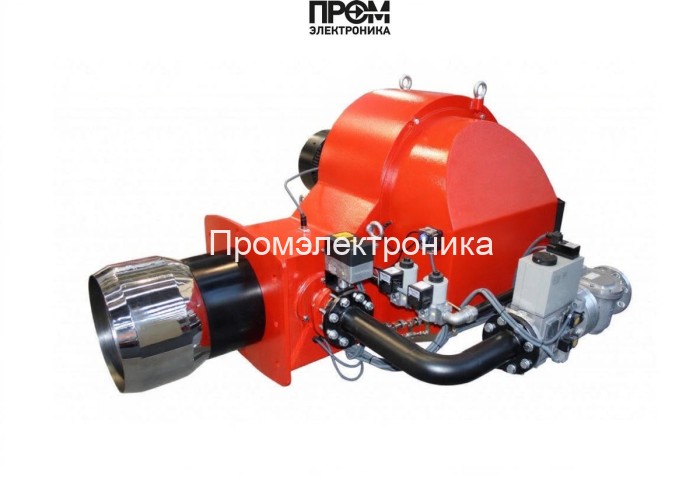

Газовая горелка Giersch SC14.1GM — промышленное исполнение с точной модуляцией

Техническое описание предназначено для проектировщиков, энергетиков и сервис-инженеров. Горелка Giersch SC14.1GM разработана для работы с газовым топливом в диапазоне мощности 1400–6500 кВт и обеспечивает стабильную модуляцию пламени при электропитании 380 В. В конструкции использованы промышленные компоненты и система PID‑управления для оптимизации расходов топлива и снижения цикличности котла.

Ключевые характеристики

• Модель: Giersch SC14.1GM
• Тип топлива: газовая
• Мощность: 1400–6500 кВт
• Электропитание: 380 В
• Электродвигатель: 18500 Вт
• Исполнение: прогрессивная (модуляция пламени, PID‑контроль)
• Производитель: Германия (бренд Giersch)

Состав узлов и функциональные элементы

Конструктивно горелка включает набор критически важных узлов, каждый из которых обеспечивает безопасность, точность и эксплуатационную простоту. Ниже перечислены основные детали и их назначение:

• Топливный насос — обеспечивает равномерную подачу и поддержание требуемого давления при переходных режимах; выполнен в промышленном исполнении для длительной работы.
• Датчик пламени — оптический/ионный контроль наличия пламени; быстрый отклик на отказы розжига и защита от погасания.
• Топочный автомат — микропроцессорный модуль безопасности, реализующий логику розжига, контроля и аварийной блокировки; интеграция с PID‑регулятором.
• Трансформатор розжига — генератор высоковольтных импульсов для надёжного поджига; рассчитан на интенсивные циклы включения.
• Реле давления — контроль минимального и предельного давления в газовой магистрали; интерфейс для аварийных сигналов и блокировок.
• Форсунки (распылители) — точная калибровка расхода газа и формы факела для достижения полного сгорания и низких выбросов.
• Сервопривод — управление воздушной заслонкой и дозированием воздуха в зависимости от мощности, обеспечивает быстрые и точные изменения режима.
• Клапан — многоклапанная система газа с электромагнитными запорами и ручными перекрытиями для обслуживания и аварийной изоляции.
• Электроды — элементы розжига и контроля ионизационного сигнала; выполнены из материалов высокой износостойкости.

Эксплуатация и обслуживание

• Рекомендуемая среда установки — котельные помещения с контролируемой температурой и вентиляцией.
• Плановое ТО включает проверку герметичности клапанов, диагностику датчика пламени и состояния форсунок; периодичность регламентируется в паспорте и зависит от интенсивности работы.
• Модульная конструкция ускоряет замену трансформатора розжига, сервопривода и блока автоматики без длительного простоя котла.

Преимущества для проектов 2026 года

• Оптимизация расхода топлива за счёт PID‑управления и модуляции пламени.
• Соответствие современным требованиям к безопасности за счёт многоуровневой системы датчиков и электронных блокировок.
• Универсальность интеграции в паровые и водогрейные котлы, возможность интеграции в системы удалённого мониторинга.

Горелка Giersch SC14.1GM — технически выверенное решение для промышленных котельных, где критичны точность управления мощностью, надёжность узлов (топливный насос, датчики, клапаны, форсунки, электроды) и соблюдение современных норм энергоэффективности и экологичности.
