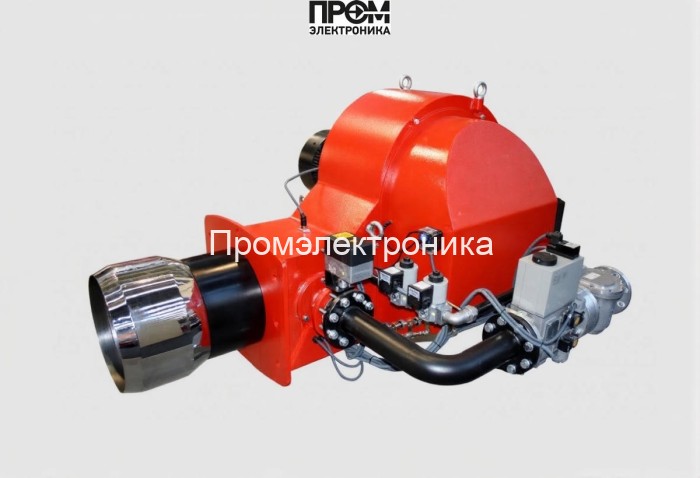

Газовая горелка Giersch SC10.1GM — техническое описание и состав узлов

Предлагаемое решение — модуляционная газовая горелка Giersch SC10.1GM — разработано для промышленного применения и обеспечивает высокую энергоэффективность при работе в диапазоне мощности 850–2750 кВт. Конструкция ориентирована на надёжность, простоту интеграции в котельные и промышленное теплообеспечение, а также на соответствие современным требованиям автоматизации и безопасности 2026 года.

Ключевые особенности

• Плавная модуляция мощности и точное поддержание заданной температуры посредством PID‑регулирования.
• Совместимость с природным и сжиженным газом, адаптивная настройка подачи топлива и воздуха.
• Электропитание 380 В, высокомощный вентилятор на электродвигателе 7500 Вт для стабильной подачи воздуха.
• Конструкция рассчитана на длительную эксплуатацию и минимальные интервалы обслуживания.

Комплект основных узлов и их функции

Для обеспечения безопасности, быстрого розжига и стабильного горения агрегат включает следующие основные детали:

• Топливный насос — обеспечивает подачу топлива под нужным давлением при изменении нагрузки, стабилизирует расход и исключает пульсации подачи.
• Датчик пламени — оптический/ионный сенсор контроля наличия устойчивого факела; интегрируется с блоком безопасности для мгновенного выключения подачи при отсутствии пламени.
• Топочный автомат — центральный контроллер пуска, режима и остановки; реализует алгоритмы PID, защитные сценарии и интерфейсы связи с АСУ ТП и SCADA.
• Трансформатор розжига — источник высокого напряжения для электрического поджига; обеспечивает надёжный и быстрый старт горения даже при неблагоприятных условиях.
• Реле давления — контролирует минимальное и максимальное давление в газовой магистрали, блокирует работу горелки при выходе параметров за пределы допуска.
• Форсунки — комплект сменных сопел для формирования факела и оптимизации характеристик смеси при разных режимах мощности.
• Сервопривод — исполнительный механизм регулировки воздушной заслонки и дроссельных элементов; обеспечивает точное соотношение газ/воздух при модуляции.
• Клапан — запорные и предохранительные клапаны газовой арматуры с дублированием для повышения безопасности и герметичности.
• Электроды — элементы поджига и контроля плазменных/искровых параметров; рассчитаны на длительный ресурс и быструю замену.

Преимущества и эксплуатационные рекомендации

• Оптимизированная воздухотопливная система снижает расход топлива и тепловые потери.
• Модульная компоновка упрощает замену форсунок, датчиков и сервоприводов без демонтажа корпуса.
• Рекомендуется регламентное обслуживание: проверка герметичности, калибровка датчиков давления и детектора пламени, замена электродов и форсунок по состоянию.

Giersch SC10.1GM — инженерно выверенное решение для котлов 850–2750 кВт, обеспечивающее безопасность, экономичность и удобство интеграции в современные автоматизированные системы управления.
