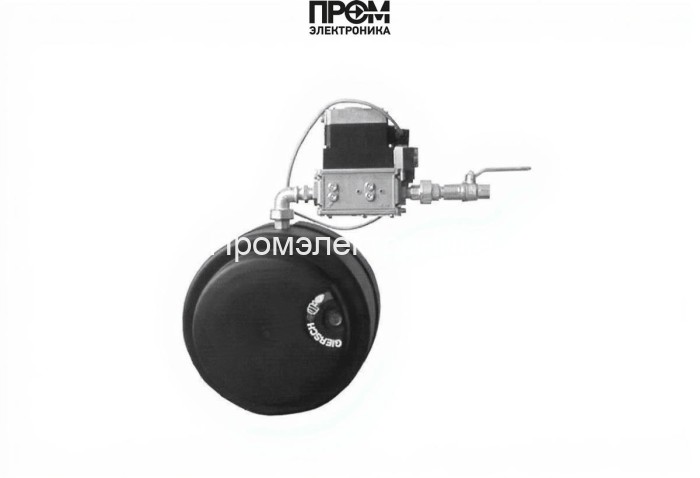

Газовая горелка Giersch RG20 — техническое и эксплуатационное описание

Газовая горелка Giersch RG20 — промышленный модульный агрегат для водогрейных и паровых котлов, спроектированный в соответствии со стандартом EN 676. Одноступенчатая схема управления обеспечивает стабильную работу в диапазоне мощности 40–120 кВт при электропитании 220 В и приводе электродвигателя 180 Вт. Конструкция оптимизирована для длительных циклов эксплуатации, минимизации выбросов и высокой повторяемости параметров горения, что отвечает требованиям энергоэффективности и экологии 2026 года.

Краткие технические показатели

• Модель: Giersch RG20 (арт. 22-36-40433);
• Топливо: природный газ / пропан (переналадка газового блока);
• Мощность: 40–120 кВт (одноступенчатая регулировка);
• Питание: 220 В; электродвигатель 180 Вт;
• Соответствие: EN 676; промышленная долговечность; низкие выбросы.

Конструкция и составные элементы

Модульная компоновка корпуса обеспечивает доступ к узлам для сервисного обслуживания и быстрой замены. В составе горелки присутствуют ключевые компоненты, отвечающие за подачу топлива, розжиг, стабилизацию пламени и безопасность:

• топливный насос — обеспечивает стабильное давление подачи при работе с газовыми смесями и поддерживает оптимальное соотношение «воздух–топливо»;
• датчик пламени — оптический/ионизационный элемент контроля наличия горения с функцией самодиагностики;
• топочный автомат — программируемый блок управления с приоритетом безопасности и алгоритмами исключения ложных срабатываний;
• трансформатор розжига — высоковольтный источник для надежного и быстрого поджига электродов;
• реле давления — контроль перегрузок и сигнализация нарушений давления в системе воздуха или топлива;
• форсунки — высокоточные сопла формирования факела для минимизации эмиссий и стабильной теплопроизводительности;
• серво привод — позиционирует регулятор воздуха/газа для обеспечения требуемой мощности и соотношения;
• клапан (газовый запорный) — многоступенчатая запорная арматура с электромагнитным управлением и аварийным закрытием;
• электроды — элементы розжига и мониторинга пламени, выполненные из износостойких сплавов.

Особенности монтажа и обслуживания

• универсальный фланцевый адаптер и возможность горизонтальной или вертикальной установки;
• плановое ТО включает проверку электродов и трансформатора розжига, диагностику датчика пламени, контроль реле давления и состояния форсунок;
• замена расходных узлов и переналадка на другой тип газа должна выполняться сертифицированным сервисным центром.

Преимущества и соответствие задачам 2026 года

• современная автоматика и модульные узлы упрощают интеграцию в цифровые системы контроля;
• оптимизация горелочного блока снижает энергопотребление и снижает выбросы NOx;
• высокая ремонтопригодность и доступность ключевых компонентов сокращают время простоя.

Giersch RG20 — технически выверенное решение для объектов, где важны надежность, безопасность и соответствие современным требованиям энергоэффективности и экологии. Полный набор узлов и возможность обслуживания обеспечивают долговременную и предсказуемую эксплуатацию в индустриальных и коммунальных системах отопления.
