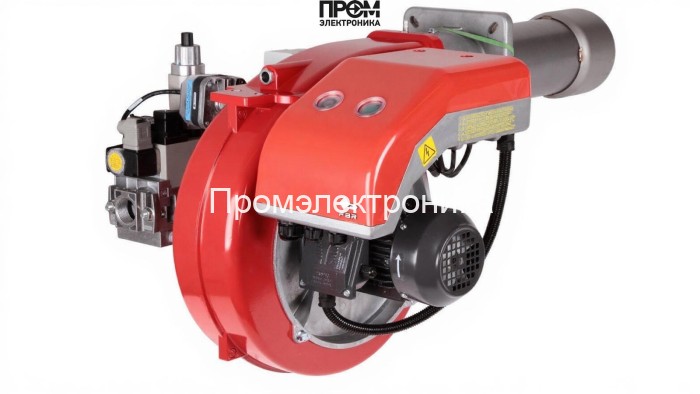

Газовая горелка FBR GAS XP 60/2CE TL EVO + R. CE D1"1/4 – S (арт. 002358-41)

Техническое описание предназначено для инженеров и специалистов по теплоснабжению. Горелка FBR GAS XP 60/2CE TL EVO — это двухступенчатое газовое горелочное устройство итальянского бренда FBR, разработанное для промышленного и коммунально‑бытового применения. Поставка осуществляется в комплекте с газовой рампой 2 CE D1" 1/4‑S и заводским реле давления Kromschroder DL 5A‑3 32Z.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 116 до 630 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: удлиненная, длина 335 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 550 Вт; потребляемая мощность: 700 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 69–72 дБ
• Вес: 31.5 кг; габариты: 89.3×61.4×51.6 см
• Тип соединения: Rp 1 1/4"
• Рабочая температура: от −15 до +40 °C
• Противодавление: от −0.1 до 9 мбар
• Давление газа рампы: от 7.4 до 41.1 мбар
• Расход газа: от 11.6 до 63.3 нм³/ч
• Комплектация: голова сгорания и газовая рампа
• Страна бренда: Италия

Конструкция и состав горелки

Конструктивно горелка включает в себя следующие узлы:

1. Корпус с монтажными фланцами и удлиненной пламенной трубой (335 мм).
2. Голова сгорания с камерой смешения воздуха и газа.
3. Электродвигатель 550 Вт с вентилятором и редуктором.
4. Газовая рампа 2 CE D1" 1/4‑S с форсунками и регуляторами давления.
5. Реле давления Kromschroder DL 5A‑3 32Z для контроля подачи газа.
6. Система электрических подключений под 220/380 В с защитой IP40.
7. Устройства двухступенчатого управления мощностью.

В комплект поставки входит все необходимое для монтажа и пусконаладки вместе с инструкцией производителя.

Преимущества

• Широкий диапазон мощности (116–630 кВт) обеспечивает гибкость в подборе под разные тепловые нагрузки.
• Двухступенчатая система управления уменьшает пусковые нагрузки и экономит газ при частичных режимах.
• Удлиненная пламенная труба и регулируемая рампа обеспечивают оптимальное распределение тепла в топке.
• Высокая надежность элементов итальянского производства и заводское реле давления Kromschroder.
• Простая интеграция с котельными системами через стандартное Rp 1 1/4" присоединение.

Области применения и реальные примеры

Горелка применяется в малых и средних промышлен‑ных котельных, на теплоцентралях, в пищевой и химической промышленности, в системах технологического нагрева. Примеры реального использования:

• Тепловая обработка технологических печей на производстве металлоизделий (режимы средней мощности 150–300 кВт).
• Отопление производственных цехов и складов с переменной нагрузкой (используется двухступенчатый режим для экономии).
• Поддержание температур в котлах паровых установок для пищевого производства (модуляция нагрузки через рампу).

Совместимость с котлами

Подходит для водогрейных и паровых котлов малой и средней мощности, теплообменников и технологических печей. Рекомендуется к установке на котлы с подачей газа через рампу Rp 1 1/4" и возможностью работы при противодавлении от −0.1 до 9 мбар. Для точной совместимости необходимо согласование размеров фланцев и параметров камеры сгорания производителя котла.

Эксплуатация и обслуживание

• Монтаж и пусконаладочные работы проводить квалифицированным персоналом.
• Проверка герметичности газовой рампы и настройки давления рампы (7.4–41.1 мбар) перед вводом в эксплуатацию.
• Регулярное техобслуживание: инспекция сопел, чистка головы сгорания, проверка реле давления и электрических соединений не реже одного раза в год.
• Рекомендованный интервал сервисного обслуживания при интенсивной эксплуатации — 6 месяцев.

FAQ — часто задаваемые вопросы

Какой расход газа при номинальной мощности?

Расход газа варьируется от 11.6 до 63.3 нм³/ч в зависимости от режима и давления газовой рампы.

Можно ли подключить к сети 220 В?

Да, горелка допускает питание 220 В и 380 В — уточните версию при заказе.

Каковы требования по пылевлагозащите?

Класс IP40 — установка в отапливаемом помещении с минимальной влажностью.

Какие температуры окружающей среды допустимы?

Рабочая температура от −15 до +40 °C.

Для подбора комплектации, спецификаций монтажа и закупки оборудования обращайтесь в компанию Промэлектроника — кратко и профессионально поможем с расчетом и поставкой: sales@prom-elec.com.

Горелка FBR GAS XP 60/2CE TL EVO (арт. 002358-41) — решение для надёжного, экономичного и безопасного теплообеспечения промышленного и коммерческого назначения.
