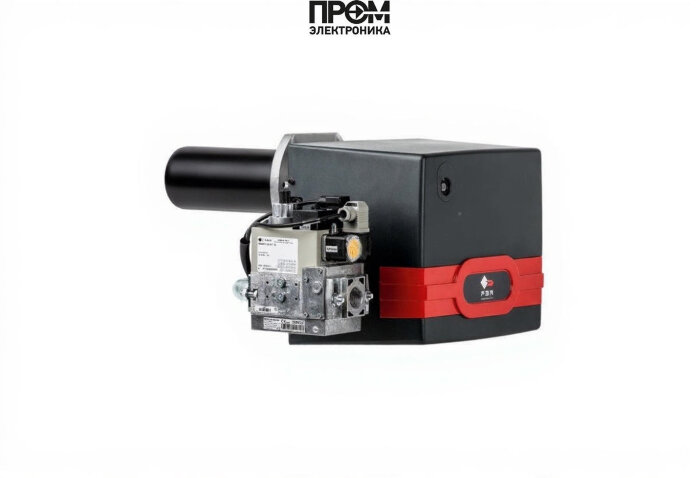

Газовая горелка FBR GAS X5 CE

Газовая горелка FBR GAS X5 CE — техническое описание для инженеров и сервисных подразделений

Предлагаемая одноступенчатая газовая горелка FBR GAS X5 CE сконструирована для стабильного и экономичного сжигания природного и попутного газа в котлах и теплогенераторах с диапазоном мощности 151–349 кВт. Конструкция ориентирована на промышленные условия эксплуатации: минимизация выбросов NOx, простота доступа к узлам обслуживания и модульная компоновка для быстрой замены компонентов на площадке.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает корректную подачу газа и равномерную подачу к форсункам при заданном расходе 15.2–35.1 нм³/ч;
• Датчик пламени — оптический/ионный контроллер наличия горения для немедленного отключения при нештатных режимах;
• Топочный автомат — логический блок управления последовательностью розжига, блокировок и защиты;
• Трансформатор розжига — источник высокого напряжения для электродов, гарантирующий надежный старт в температурном интервале от −15 до +40 °C;
• Реле давления — мониторинг противодавления (0–8 мбар) и срабатывание защитных схем при выходе параметров за допустимые пределы;
• Форсунки — комплект сменных распылителей, адаптированных под диапазон мощности и требуемую стабилизацию факела;
• Сервопривод — обеспечивает точное регулирование заслонок и газовой арматуры при монтаже в одноступенчатой схеме;
• Клапан — запорная газовая арматура с быстрым срабатыванием для аварийного перекрытия;
• Электроды — зажигающие элементы с устойчивостью к коррозии и тепловому износу.

Технические параметры и эксплуатация

• Питание: 220 В; электродвигатель 370 Вт (потребляемая мощность 540 Вт);
• Длина пламенной трубы: 250 мм; тип — стандартная; класс защиты IP40;
• Уровень шума: 67–71 дБ; рабочая температура: −15…+40 °C;
• Противодавление дымовых газов: 0–8 мбар; расход газа: 15.2–35.1 нм³/ч.

Преимущества и рекомендации по монтажу

• Модульная голова сгорания и газовая рампа облегчают обслуживание и замену форсунок;
• Интегрированный трансформатор и датчик пламени повышают безопасность при пуске и работе;
• Рекомендуется организация регулярной проверки реле давления, состояния электродов и топочного автомата согласно регламенту производителя.

FBR GAS X5 CE — оптимальное решение для промышленных котлов средней мощности, где требуются надёжность, безопасность и современная автоматика управления горением.
