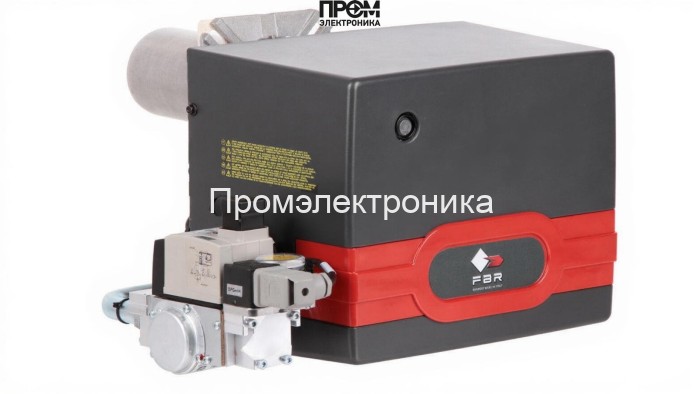

Газовая горелка FBR GAS X2/M CE TL + R. CE D3/4"- S — техническое описание

Двухступенчатая прогрессивная газовая горелка FBR GAS X2/M CE TL (арт. 002732-31) разработана для надежной и экономичной работы на природном газе (метан). Горелка поставляется в комплекте с головой сгорания и газовой рампой D3/4"-S (арт. 057153). Бренд: FBR (Италия). Питание 220 В. Диапазон мощности: от 15 до 93 кВт. Тип пламенной трубы — удлиненная, длина 150 мм. Соединение Rp 3/4".

Ключевые технические характеристики

• Вид топлива: газовая (природный газ — метан)
• Мощность: 15–93 кВт
• Исполнение: двухступенчатая — прогрессивная
• Длина пламенной трубы: 150 мм; тип: удлиненная
• Электропитание: 220 В; электродвигатель: 75 Вт; потребляемая мощность: 130 Вт
• Давление газовой рампы: 3.4–24 мбар; противодавление: 0–2.4 мбар
• Расход газа: 4.1–9.4 нм³/ч
• Класс пылевлагозащиты: IP40; уровень шума: 61–62 дБ
• Рабочая температура: от −15 до +40 °C
• Габариты: 45.5×43.2×28 см; вес: 13 кг

Конструкция и комплектация

Горелка FBR GAS X2/M CE TL представляет собой модульную конструкцию, обеспечивающую простоту монтажа и обслуживания. В комплект входит:

• голова сгорания с удлиненной пламенной трубой (150 мм);
• газовая рампа D3/4"-S;
• электродвигатель 75 Вт с креплениями и приводом регулятора подачи воздуха;
• электрическая часть для питания 220 В и элементы управления для двухступенчатого режима;
• фланцы и уплотнения для подключения Rp 3/4".

Преимущества

• Широкий диапазон мощности (15–93 кВт) — подходит для различных теплотехнических задач.
• Прогрессивное двухступенчатое управление обеспечивает плавную модуляцию и экономию топлива.
• Низкий газовый расход (4.1–9.4 нм³/ч) при оптимальном КПД системы.
• Надежная итальянская сборка и долговечные компоненты.
• Работа в широком температурном диапазоне и защита IP40 для типовых котельных условий.
• Компактные габариты и вес (13 кг) облегчают монтаж и сервис.

Области применения — реальные примеры

• Промышленные и муниципальные котельные: замена устаревших горелок в паровых и водогрейных котлах мощностью до 100 кВт.
• Теплообменники и тепловые пункты: обеспечение стабильной подачи тепла для зданий и производств.
• Пищевое производство и хлебопекарни: стабильная температура горения для технологических печей.
• Тепличные хозяйства: равномерный нагрев и энергосбережение в отопительных сезонах.
• Объекты коммунального и социального сектора: школы, больницы, спорткомплексы.

Обслуживание и эксплуатация

Для устойчивой и безопасной работы соблюдайте регламент обслуживания:

• ежемесячная визуальная проверка состояния головки сгорания и запорной арматуры;
• чистка пламенной трубы и проверка сопла при каждом плановом ТО или при снижении КПД;
• проверка давления в газовой рампе (3.4–24 мбар) и отсутствие утечек на соединениях Rp 3/4";
• контроль работоспособности электродвигателя (75 Вт) и электрических соединений, потребляемая мощность — до 130 Вт;
• регулярная проверка датчиков и автоматики котла для корректной работы двухступенчатого режима.

Рекомендуется использовать оригинальные запасные части и проводить сервис в авторизованных сервисных центрах.

Совместимость с котлами

• водогрейные и паровые котлы небольших и средних мощностей (15–100 кВт);
• котлы на природном газе с рабочим давлением газовой рампы в пределах 3.4–24 мбар;
• модульные и блочные тепловые установки с возможностью подключения горелки через Rp 3/4".

FAQ

• В: На какой тип газа рассчитана горелка?
  О: На природный газ (метан).
• В: Каков диапазон мощности и расхода газа?
  О: Мощность 15–93 кВт, расход 4.1–9.4 нм³/ч.
• В: Какие требования к давлению газа?
  О: Давление газовой рампы от 3.4 до 24 мбар; противодавление 0–2.4 мбар.
• В: Нужна ли дополнительная автоматика?
  О: Для безопасной эксплуатации рекомендуется комплект автоматики котла с контролем пламени и защитой от утечек.
• В: Можно ли использовать в уличных установках?
  О: Горелка рассчитана на эксплуатацию при −15…+40 °C; для уличных условий требуется защитный кожух и дополнительная защита от влаги.

Заключение и покупка

Газовая горелка FBR GAS X2/M CE TL + R. CE D3/4"- S — сбалансированное решение для предприятий, требующих надежной, экономичной и компактной системы горения. Конструкция, продуманная комплектация и технические характеристики делают модель оптимальной для модернизации котлов и установки в новых проектах. Рекомендуем приобретать оборудование у официального поставщика — компании Промэлектроника (sales@prom-elec.com) для гарантии оригинальности, наличия сервисной поддержки и своевременного снабжения запасными частями.
