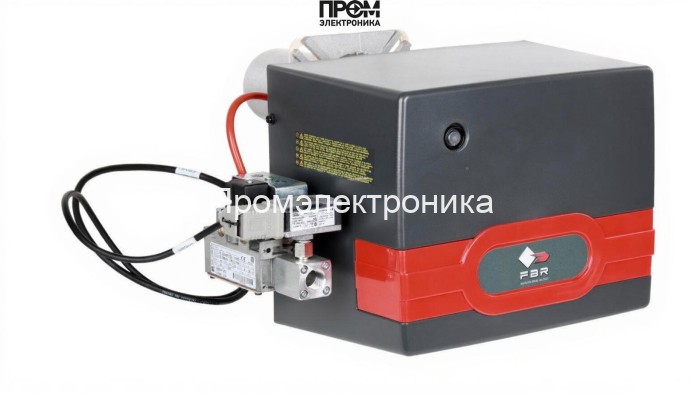

Газовая горелка FBR GAS X1 CE TL + R. CE D1/2"-S — техническое описание

Краткое техническое описание выполнено в сжатом и структурированном стиле для инженеров и специалистов по наладке. Горелка FBR GAS X1 — одноступенчатое решение мощности 23,2–58,1 кВт с удлинённой пламенной трубой 150 мм, предназначенное для водогрейных и секционных котлов малого и среднего класса. Конструкция учитывает требования безопасности и эксплуатационной надёжности при давлении рампы 4,7–29,3 мбар и расходе 2,3–5,8 нм³/ч.

Основные параметры

• Тип: газовая, одноступенчатая;
• Мощность: 23,2–58,1 кВт;
• Питание: 220 В, потребляемая мощность 110 Вт, электродвигатель 75 Вт;
• Длина пламенной трубы: 150 мм (удлинённая);
• Класс защиты: IP40; рабочая температура: −15…+40 °C;
• Вес: 15 кг; габариты: 45.5×33.7×27.5 см; уровень шума ≈60 дБ.

Конструкция и ключевые узлы

Модульная архитектура горелки обеспечивает быстрый доступ к узлам и простоту обслуживания. В состав конструкции входят следующие основные детали:

• топливный насос — обеспечивает постоянный подвод газа и стабильное давление на рампе,
• датчик пламени — контролирует наличие устойчивого факела и обеспечивает блокировку при аварии,
• топочный автомат — реализует последовательность пуска и защитных остановов,
• трансформатор розжига — генерирует искровой импульс для поджига газа,
• реле давления — отслеживает давление в системе и блокирует работу при отклонениях,
• форсунки — регулируют подачу газа по заданной характеристике расхода,
• сервопривод — механический узел регулирования положения клапана/рампы при пуске,
• клапан — электромагнитный запорно-регулирующий элемент,
• электроды — обеспечивают подачу искры и контроль за стабильностью разряда.

Технические особенности и эксплуатация

• Одноступенчатая схема управления снижает число компонентов автоматики и повышает надёжность при регулярном обслуживании.
• Удлинённая пламенная труба 150 мм гарантирует корректное формирование факела в камерах сгорания стандартной глубины.
• IP40 и температурный диапазон допускают установку в неотапливаемых помещениях при защите от конденсата.
• Рекомендована регулярная проверка датчика пламени, состояния форсунок и электрических соединений, тестирование реле давления и трансформатора розжига.

Применение и совместимость

• Подходит для водогрейных и секционных котлов, технологических печей и небольших паровых установок.
• Совместимость с типовыми рампами Rp 1/2" и стандартными линиями газа при корректной пусконаладке.
