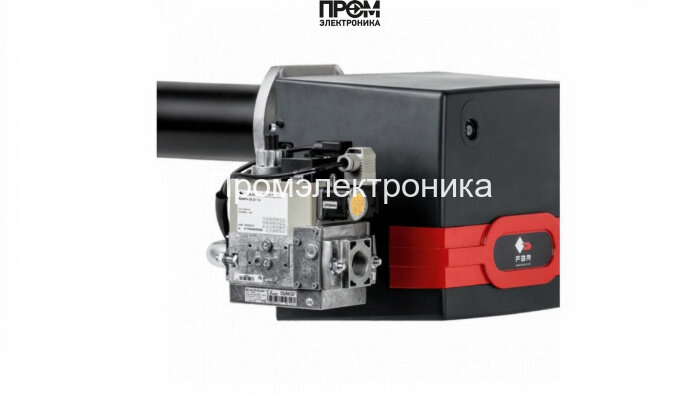

Газовая горелка FBR GAS X0 THLS — техническое и конструктивное описание

Газовая горелка FBR GAS X0 THLS представляет собой одноступенчатое промышленное решение для водогрейных и паровых котлов малой и средней мощности. Конструкция оптимизирована для стабильной работы на природном газе при питании 220 В и обеспечивает мощность в диапазоне 11.5–34 кВт с расходом 1.2–3.4 нм³/ч. Описание выполнено в строгом техническом стиле, с выделением ключевых параметров и состава основных узлов для быстрого понимания конструктивных и эксплуатационных особенностей.

Ключевые параметры

• Мощность: 11.5–34 кВт
• Питание: 220 В
• Длина пламенной трубы: 85 мм
• Расход газа: 1.2–3.4 нм³/ч
• Потребляемая электрическая мощность: 0.08 Вт
• Уровень шума: 58 дБ
• Класс защиты: IP40
• Противодавление: 0–1 мбар
• Вес: 9 кг

Состав основных узлов и функциональные задачи

Горелка состоит из комплекта взаимосвязанных компонентов, каждый из которых выполняет критически важную функцию в процессе подготовки и контроля горения. Ниже перечислены основные элементы и их назначение:

• Топливный насос — обеспечивает подачу газа и стабилизацию давления в линии, важен для точного соответствия расхода заявленным 1.2–3.4 нм³/ч.
• Датчик пламени — контролирует наличие факела, обеспечивает безопасность и автоматическое отключение при погасании.
• Топочный автомат — выполняет логику розжига, контроля и блокировок, интегрируется с системами безопасности котла.
• Трансформатор розжига — генерирует искру для инициирования воспламенения, рассчитан на заявленное питание 220 В.
• Реле давления — контролирует противодавление в системе (0–1 мбар), предотвращая нестабильность горения.
• Форсунки — формируют факел и обеспечивают равномерное распыление газовоздушной смеси, совместимы со стандартной пламенной трубой 85 мм.
• Сервопривод — управляет положением клапанов и заслонок в автоматическом режиме для точной подачи воздуха и газа.
• Клапан — запорный элемент подачи топлива с быстрой и надёжной герметизацией при аварии.
• Электроды — осуществляют поджиг и контроль искрообразования, критичны для стабильного и повторяемого розжига.

Эксплуатация и обслуживание

• Периодическая проверка датчика пламени, состояния электродов и целостности форсунок — не реже одного раза в год.
• Контроль герметичности газового тракта и корректная калибровка реле давления при пусконаладке.
• Проверка трансформатора розжига и топочного автомата на соответствие электрическим нормам и защитам.
• Регламентная очистка форсунок и пламенной трубы для сохранения заданного расхода и формы факела.

Вывод

FBR GAS X0 THLS — функционально законченная газовая горелка с прозрачной архитектурой узлов и акцентом на безопасность и экономичность. Комплект основных элементов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает надёжную работу в диапазоне 11.5–34 кВт при минимальном энергопотреблении и защищённости IP40. Применение — котельные малой и средней мощности, технологические линии с требованием стабильного теплового режима.
