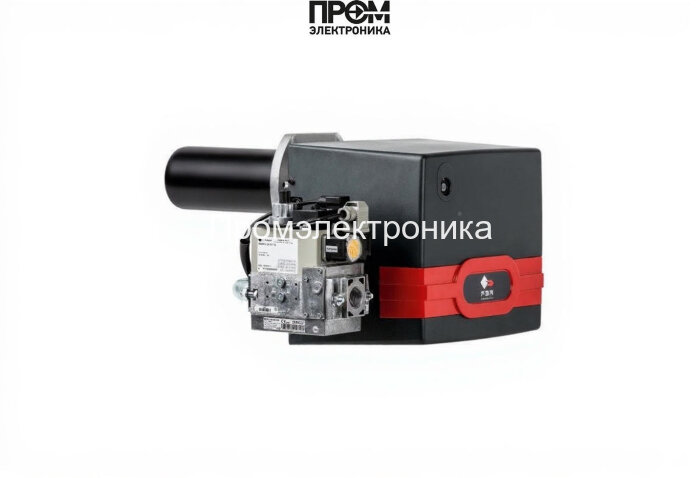

Техническое описание газовой горелки FBR GAS X 4 CE F+R. CE D1"- S

Предлагаемая одноступенчатая газовая горелка FBR GAS X 4 CE F+R — промышленное решение для водогрейных и паровых котлов мощностью 116–232 кВт. Конструкция разработана для стабильного и контролируемого горения при давлении рампы 1.4–21 мбар и противодавлении до 5.53 мбар. Устройство сочетает в себе компактность пламенной трубы 160 мм, электропитание 220 В и надежные электрические узлы с классом защиты IP40.

Ключевые узлы и их назначение

• Топливный насос — обеспечивает дозированную подачу газа и стабильность рабочего давления в системе, совместим с рамповым давлением 1.4–21 мбар.
• Датчик пламени — контролирует наличие и стабильность факела, обеспечивает безопасность при сбоях розжига и отключает подачу топлива при исчезновении пламени.
• Топочный автомат — выполняет логику запуска/остановки, управляет последовательностью розжига, мониторинга и защитных блокировок в соответствии с европейскими стандартами CE.
• Трансформатор розжига — генерирует высоковольтный импульс для зажигания топлива на электродах; рассчитан на питание от 220 В.
• Реле давления — контролирует параметры дымоудаления и противодавления; защищает горелку от работы в недопустимых условиях (диапазон противодавления: -0.1…5.53 мбар).
• Форсунки — обеспечивают оптимальное распыление и смешение топлива с воздухом, минимизируют образование нагара и снижают эмиссии.
• Сервопривод — управляет положением клапана/дросселя для тонкой регулировки подачи воздуха и топлива при пуске и в рабочем режиме.
• Клапан — запорный элемент газовой линии с электромагнитным приводом, обеспечивает аварийное перекрытие подачи топлива.
• Электроды — рабочие элементы розжига и контроля искрового зажигания, выполнены для высокой износостойкости и стабильного формирования искры.

Технические характеристики и эксплуатация

• Мощность: 116–232 кВт — оптимально для промышленных и коммерческих котлов среднего класса.
• Длина пламенной трубы: 160 мм — компактная конфигурация для типовых топочных камер.
• Электродвигатель: 200 Вт; общее потребление ≈226 Вт; питание 220 В.
• Класс защиты: IP40; рабочая температура: -15…+40 °C.
• Расход газа: 11.7–23.4 нм³/ч в зависимости от режима работы.

Преимущества

• Простая интеграция в котлы 116–232 кВт; унифицированные крепления и фланцы.
• Повышенная энергоэффективность за счёт оптимизированного горения и точного управления подачей топлива.
• Соответствие европейским требованиям безопасности и сертификация CE.

Рекомендуется регулярная проверка датчиков, чистка форсунок и контроль параметров газовой рампы для поддержания эффективности и долговечности работы в соответствии с регламентом производителя.
