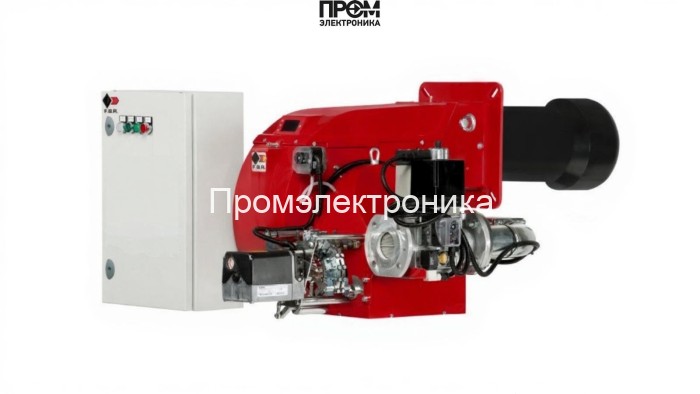

Газовая горелка FBR GAS P 300/M CE TL EL + R. CE DN80-FS80 — техническое описание

Представленная газовая горелка разработана для промышленной эксплуатации в системах водогрейных и паровых котлов. Модель сочетает электронную модуляцию мощности (EL) и удлинённую пламенную трубу (TL, 495 мм), что обеспечивает глубокую подачу факела в топочную камеру и стабильность горения при широком диапазоне нагрузок. Конструкция рассчитана на фланец DN80, питание 220/380 В и обеспечивает эксплуатационную надёжность в условиях котельной класса IP54.

Ключевые узлы и состав горелки

• Топливный насос — обеспечивает стабильную подачу газа/топлива на рампу при заданном давлении и компенсирует изменения сетевого давления.
• Датчик пламени — оптический/ионный контроль наличия факела для обеспечения безопасности и блокировки при пропадании горения.
• Топочный автомат — программируемый контроллер управления процессом розжига, модуляции и защитных сценариев; интегрируется в АСУ ТП.
• Трансформатор розжига — высоковольтный узел для инициирования искрового поджига электрода, рассчитан на интенсивный цикл включений.
• Реле давления — мониторинг и аварийная блокировка при выходе давления за допустимые пределы (противодавление до 16 мбар).
• Форсунки — направляют газ в камеру сгорания; оптимизированы под диапазон расхода 47–351 нм³/ч и давление рампы 4.3–48 мбар.
• Сервопривод — обеспечивает точную позиционировку заслонок и дозирование воздуха/газа для плавной модуляции 465–3488 кВт.
• Клапан — газовый запорный и регулирующий элемент с быстрым срабатыванием и двойной защитой.
• Электроды — зажигание и ионизационный контроль, износостойкие, рассчитаны на частые циклы работы.

Технические характеристики (ключевые)

• Диапазон мощности: 465–3488 кВт
• Длина пламенной трубы: 495 мм; номинальный диаметр: DN80
• Электропитание: 220/380 В; электродвигатель 7500 Вт; потребляемая мощность 7800 Вт
• Класс защиты: IP54; рабочая t: −15…+40 °C; вес 159 кг
• Расход газа: 47–351 нм³/ч; давление рампы 4.3–48 мбар; противодавление 0–16 мбар

Эксплуатационные преимущества и интеграция

• Точная электронная модуляция обеспечивает экономию топлива и сокращение выбросов при частичных нагрузках.
• Комплектные узлы безопасности (датчик пламени, реле давления, топочный автомат) минимизируют риски при запуске и эксплуатации.
• Унифицированные интерфейсы управления и сервоприводы обеспечивают простоту интеграции в АСУ ТП котельной.
• Удлинённая пламенная труба и оптимизированные форсунки гарантируют равномерный прогрев котловой камеры и стабильную работу при переменных условиях.

Рекомендации по обслуживанию

• Плановые проверки датчика пламени, трансформатора розжига и состояния электродов — не реже раз в сезон.
• Диагностика сервоприводов и клапанов, проверка герметичности рампы и форсунок перед пуском.
• Использование оригинальных запчастей и сервисного сопровождения для сохранения заводских параметров и энергоэффективности.
