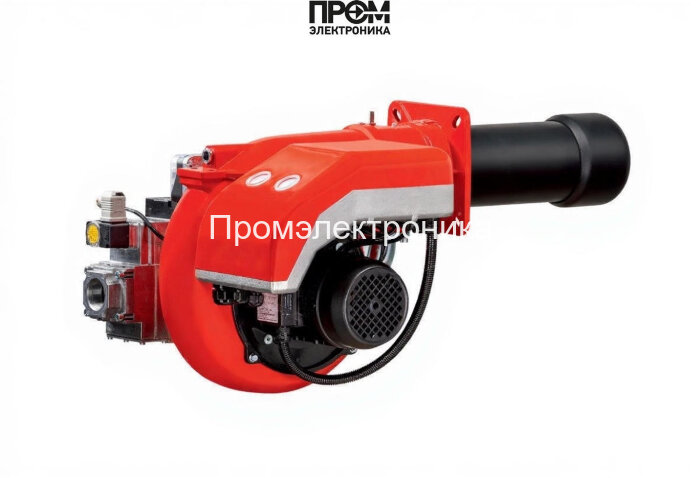

Техническое описание газовой горелки FBR GAS P 100/M CE TC EVO + R. CE D1"1/2 – S

Данный документ описывает конструктивные и эксплуатационные особенности горелки FBR GAS P 100/M CE в строгом техническом стиле, с указанием основных узлов и эксплуатационных параметров, релевантных для интеграции в промышленные котельные и технологические установки в 2026 году.

Ключевые параметры

• Тип топлива: газ
• Диапазон мощности: 200–1163 кВт
• Длина пламенной трубы: 250 мм
• Электропитание: 220/380 В
• Электродвигатель: 2200 Вт; потребляемая мощность 2700 Вт
• Расход газа: 20–117 нм³/ч
• Противодавление: -0.2…10 мбар; давление рампы: 7.2–29 мбар
• Класс защиты: IP40; рабочая температура: -15…+40 °C
• Вес/габариты: 87 кг / 66×74.8×61.1 см

Конструкция и составные узлы

Горелка спроектирована по модульному принципу для упрощённого обслуживания и быстрой замены компонентов. Основные детали и их функциональная роль:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении; допускает регулирование расхода через сервопривод.
• Датчик пламени — контролирует наличие устойчивого горения и формирует сигнал безопасности для стоп-логики.
• Топочный автомат — реализует алгоритмы розжига, модуляции мощности и аварийного отключения; поддерживает интерфейс интеграции в SCADA/PLC.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искры на электродах; конструкция рассчитана на частую коммутацию.
• Реле давления — обеспечивает блокировку при падении/перепаде давления в рампе; защищает от работы в аварийных режимах.
• Форсунки — обеспечивают точное дозирование газовоздушной смеси; комплектность позволяет подбирать форсунки в зависимости от состава топлива.
• Сервопривод — управляет заслонками и положением дозирующих элементов для модуляции мощности и оптимизации КПД.
• Клапан — электромагнитный запорный элемент для аварийного перекрытия подачи топлива, выполнен в соответствии с нормативами безопасности.
• Электроды — осуществляют искровой разряд и контроль пламенем; расположены в головке сгорания для максимальной надёжности розжига.

Эксплуатация и техническое обслуживание

• Проверка работоспособности датчика пламени и электродов при плановом обслуживании.
• Контроль давления на рампе и корректировка топливного насоса и реле давления при сезонных изменениях.
• Диагностика трансформатора розжига и топочного автомата: логирование событий и обновление прошивки для совместимости с современными системами управления.
• Регулировка и замена форсунок и уплотнений в соответствии с регламентом производителя.

Интеграция и соответствие

Горелка FBR GAS P 100/M CE адаптирована для подключения к модульным котлам и системам автоматизации: стандартные фланцевые соединения D1"1/2, электронные входы/выходы для управления и диагностики. Применение модульно- масштабируемой архитектуры позволяет оптимизировать расход топлива и снизить удельные энергетические затраты при соблюдении современных требований энергоэффективности и безопасности.
