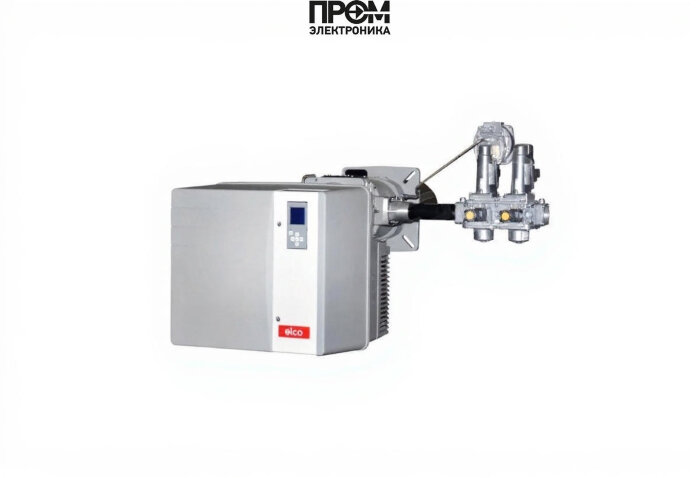

Газовая горелка Elco VG 6.1600 M V /PED KN d420

Техническое описание газовой горелки Elco VG 6.1600 M V /PED KN d420

Предлагаемая газовая горелка Elco VG 6.1600 M V /PED KN — это промышленное решение для точной подачи тепловой мощности в диапазоне 240–1600 кВт. Конструкция выполнена в духе современных требований 2026 года: модульность, повышенная энергоэффективность и интеграция цифровых систем управления. Устройство разработано для эксплуатации в составе котлов и теплогенераторов при рабочем противодавлении 0–12 мбар, с присоединением Rp 2" и газовой рампой d420.

Описание ключевых узлов и комплектующих, влияющих на работоспособность и безопасность:

• Топливный насос — обеспечивает стабильное давление газа в рампе, совместим с настройками форсунок для природного газа и пропана, реализует плавную подачу топлива при модуляции мощности.
• Датчик пламени — многорежимный сенсор для контроля наличия факела и аварийного отключения при срыве горения; интегрируется с электронным блоком для быстрого реагирования.
• Топочный автомат — центральный контроллер безопасности и последовательности включения; контролирует предрозжиг, розжиг и работу защитных цепей в соответствии с PED-версиями.
• Трансформатор розжига — обеспечивает надежную искру на электродах при холодном старте, рассчитан на длительную цикличность в индустриальных применениях.
• Реле давления — контролирует перепады газа и блокирует работу при выходе параметров за допустимые пределы, защищая систему от аварий.
• Форсунки — комплект сменных сопел для настройки под тип газа и требуемую факельную характеристику; оптимизация соотношения газ/воздух снижает выбросы и повышает КПД.
• Сервопривод — точный привод подачи воздуха/газа, реализует электронную модуляцию и синхронизацию с вентилятором Variatron для энергосбережения.
• Клапан — запорная арматура высокого давления с быстродействующей электроприводной группой и дистанционным контролем состояния.
• Электроды — комплект из стойких электродов розжига и ионизации, обеспечивающих надежную детекцию и устойчивое воспламенение.

Технические преимущества и эксплуатационные характеристики:

• электромодулируемая двухступенчатая система управления для плавной подстройки мощности;
• короткая пламенная труба 360 мм для концентрированного факела и компактной установки;
• питание 220 В, электродвигатель 2200 Вт, потребляемая мощность 2325 Вт;
• класс защиты IP21; рабочий диапазон температур от −10 до +60 °C;
• вес 127 кг, габариты 141x59.2x55.3 см — удобство интеграции в модульные котельные.

Горелка ориентирована на промышленные и коммунальные объекты, где требуется точная модуляция, низкий уровень цикличности включений и соответствие современным требованиям безопасности и экологичности. Модульная конструкция упрощает техническое обслуживание: замену форсунок, проверку датчика пламени, обслуживание трансформатора розжига и топочного автомата можно выполнять без демонтажа основных узлов.

Рекомендации по внедрению: проверить механические присоединения Rp 2" и условия противодавления, настроить форсунки под тип газа и провести пусконаладочные работы в соответствии с инструкцией производителя и локальными нормативами.
