Техническое описание газовой горелки Elco VG 6.1600 M /PED KN d420

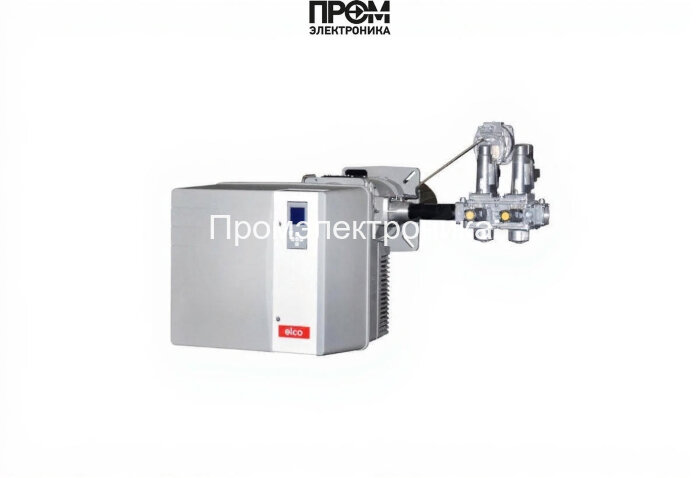

Газовая горелка Elco VG 6.1600 M /PED KN d420 — промышленный модульный агрегат Low NOx для тепловых и паровых установок с регулировкой мощности от 240 до 1600 кВт. Конструкция ориентирована на длительную эксплуатацию в составе котловых систем и АСУТП, обеспечивает точную модуляцию, низкие выбросы и защиту по ключевым параметрам процесса горения.

Ключевые технические показатели

• Диапазон мощности: 240–1600 кВт
• Тип: прогрессивная электронно-модулируемая, двухступенчатая
• Длина пламенной трубы: 360 мм (короткая)
• Электропитание: 220 В, электродвигатель 2200 Вт, потребляемая мощность 2325 Вт
• Класс защиты: IP21, рабочая температура −10…+60 °C
• Уровень шума: 77.2 дБ; габариты: 141 × 59.2 × 55.3 см; масса: 127 кг
• Подключение газа: газовая рампа d420, фланец Rp 2"

Состав и основные узлы

Горелка спроектирована как набор взаимозаменяемых модулей для быстрой сервисной замены и диагностики. В состав входят следующие критические элементы, влияющие на безопасность, надежность и КПД:

• Топливный насос — обеспечивает стабильную подачу газа/смеси в рампу и поддерживает заданное противодавление в диапазоне 0–12 мбар.
• Форсунки (распылительные элементы газовой рампы) — формируют геометрию потока и обеспечивают равномерность горения при модуляции.
• Клапаны запорные и регулирующие — мультиступенчатая система автоматизированных клапанов для безопасного перекрытия и точной дозировки топлива.
• Датчик пламени — оптический/ионный контроль наличия стабильного факела и триггер аварийной остановки в случае погасания.
• Электроды розжига — инициируют поджиг пламени в строгой синхронизации с трансформатором розжига.
• Трансформатор розжига — генерирует высоковольтный импульс для надежного срабатывания электродов в условиях промышленного шума.
• Топочный автомат (электронный блок управления M /PED) — реализует логику модуляции, защит, диагностики и интерфейсы для удалённого мониторинга.
• Реле давления — контроль перепада и аварийное отключение при отклонениях давления в газовой рампе.
• Сервопривод подачи воздуха/горючего — регулирует соотношение воздуха и топлива при модуляции, обеспечивает стабильность коэффициента избытка воздуха.

Эксплуатационные и сервисные особенности

• Модульная конструкция упрощает замену форсунок, клапанов, датчиков и сервоприводов без демонтажа корпуса.
• Встроенная память событий и интерфейс для подключения к ПК позволяют проводить удалённую диагностику и оптимизацию параметров горения.
• Рекомендуемый регламент ТО: визуальная проверка и очистка пламенной трубы и форсунок ежеквартально; проверка автоматики и калибровка датчиков ежегодно.

Elco VG 6.1600 M /PED KN d420 — технически выверенное решение для объектов, требующих стабильной модуляции, минимизации выбросов и высокой ремонтопригодности при промышленной эксплуатации.
