Газовая горелка Elco VG 6.1600 M KN d420 — техническое описание для проектирования и эксплуатации

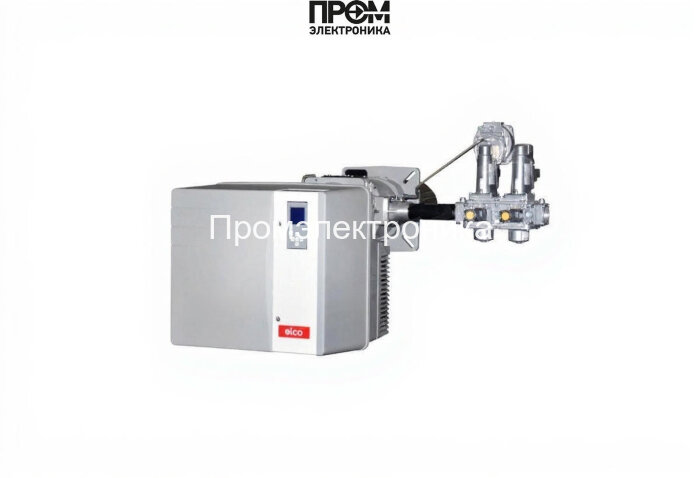

Elco VG 6.1600 M KN d420 — промышленная модулируемая газовая горелка со спектром рабочих мощностей 240–1600 кВт, спроектированная для интеграции в автоматизированные котельные установки и промышленные теплогенераторы. Конструкция ориентирована на энергоэффективность, стабильность горения при переменных нагрузках и минимизацию выбросов NOx (соответствие EN 676 III). Компактный алюминиевый корпус с шумоизолирующим покрытием обеспечивает плотную компоновку узлов и удобный доступ для обслуживания, а стандартизированные фланцевые присоединения упрощают монтаж.

Ключевые технические параметры

• Мощностной диапазон: 240–1600 кВт — плавная модуляция нагрузки для оптимизации расхода топлива.
• Тип пламени: короткая пламенная труба длиной 360 мм, адаптированная под противодавление 0–12 мбар.
• Электропитание и привод: 220 В, электродвигатель 2200 Вт; потребляемая мощность около 2325 Вт.
• Соединения и рампа: газовая рампа d420, присоединение Rp 2\"; комплектуется газовой арматурой с фильтром и фланцевым уплотнением.
• Класс защиты корпуса: IP21; рабочий диапазон температур: −10…+60 °C; вес: 127 кг; уровень шума до 77.2 дБ.

Основные узлы и их функции

• Топливный насос — обеспечивает стабильное давление газа на рампе и поддерживает требуемый расход при модуляции.
• Датчик пламени — оптический/ионный сенсор для мгновенной фиксации наличия горения и безопасного отключения при сбое.
• Топочный автомат — микропроцессорный блок управления Modulo с логикой MDE для синхронизации розжига, подачи и контроля ошибок.
• Трансформатор розжига — формирует высоковольтные импульсы для запуска электродов и надёжного поджига смеси.
• Реле давления — контроль минимального/максимального газового давления с блокировкой при выходе параметров за пределы.
• Форсунки — распределяют газ по соплам рампы, обеспечивая заданную геометрию факела и равномерность горения.
• Сервопривод — регулятор положения заслонок/дросселя для точной адаптации расхода воздуха и топлива при модуляции.
• Клапан — многоступенчатая газовая арматура с фильтрацией и системой аварийного перекрытия.
• Электроды — контрольные и тяговые электроды розжига, выполненные с допусками на долговечность и простую замену.

Интеграция, эксплуатация и обслуживание

• Подключение к системам автоматизации (SCADA/PLC) и удалённый мониторинг возможны через цифровые интерфейсы; предусмотрена функция журналирования событий.
• Регламентное обслуживание: периодическая проверка герметичности, очистка фильтров газовой рампы, контроль состояния электродов и датчиков, проверка состояния сервоприводов и клапанов.
• При эксплуатации в сложных климатических условиях рекомендуется применение мер по теплоизоляции и защите от обледенения для сохранения рабочих параметров.
• Модульная конструкция ускоряет замену узлов и снижает время простоя при техническом обслуживании.

Elco VG 6.1600 M KN d420 предназначена для промышленных и коммунальных котельных, где требуется точное управление мощностью, высокая надёжность и соответствие современным экологическим требованиям. Техническая компоновка и набор контрольных компонентов обеспечивают предсказуемую работу в широком диапазоне режимов и упрощают интеграцию в современные системы управления энергопотреблением.
