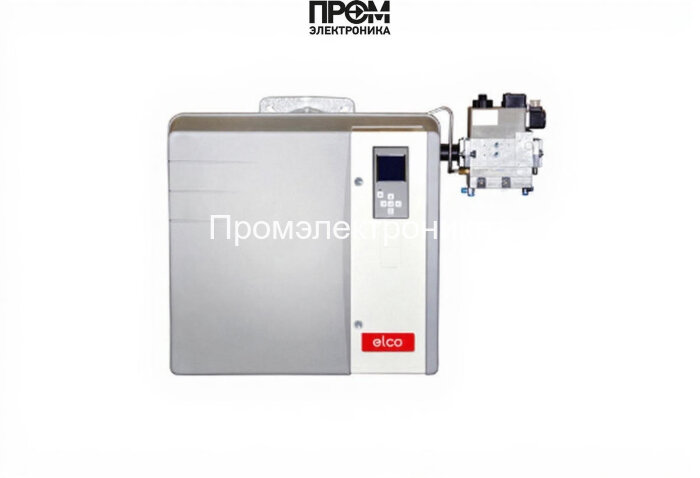

Газовая горелка Elco VG 5.950 M V KM d421 — технико-эксплуатационное описание

Данная техническая спецификация предназначена для инженеров и сервисных специалистов. Горелка Elco VG 5.950 M V KM d421 — электронномодулируемая двухступенчатая установка мощностью 160–950 кВт, разработанная для промышленных котельных и тепловых пунктов. Конструкция ориентирована на надежность, простоту обслуживания и интеграцию в современные автоматизированные системы управления. Корпус из литого алюминия с шумоизоляцией обеспечивает рабочий режим при уровне шума до 77 дБ и защиту IP21.

Ключевые характеристики

• Топливо: природный/сжиженный газ;
• Диапазон мощности: 160–950 кВт;
• Длина пламенной трубы: 325 мм;
• Электропитание: 220 В, потребляемая мощность ~1884 Вт;
• Рабочее противодавление: 0–9 мбар; фланцевое подключение Rp 2".

Конструкция: основные узлы и составные элементы

Горелка сконструирована как модульный узел, обеспечивающий быструю диагностику и замену компонентов. В составе конструкции присутствуют следующие элементы, определяющие работоспособность и безопасность:

• топливный насос — обеспечивает стабильную подачу газа при заданном противодавлении и гарантирует повторяемость параметров горения;
• датчик пламени — оптический или ионизационный сенсор для контроля наличия факела и предотвращения подачи топлива при отсутствии горения;
• топочный автомат — программируемый контроллер, реализующий логику запуска/остановки, модуляции мощности и аварийных режимов;
• трансформатор розжига — высоковольтный блок для формирования искрового разряда и инициирования стабильного поджига форсунок;
• реле давления — защитный элемент, контролирующий подачу газа и блокирующий горелку при нарушении давления в системе;
• форсунки — набор сопел с точной геометрией для формирования оптимальной смеси газа и воздуха;
• серво-привод — позиционирующий узел для регулирования заслонок и ступеней подачи, обеспечивающий плавную модуляцию оборотов;
• клапан (газовый запорный) — электромагнитный или пневматический элемент аварийной остановки подачи топлива;
• электроды — ионизационные электроды контроля пламенной плотности и стабильности факела.

Управление и эксплуатация

• Электронная модуляция мощности снижает число пусков-остановов и оптимизирует расход топлива;
• Интеграция с Variatron позволяет управлять оборотами вентилятора и минимизировать энергопотребление;
• Система самодиагностики и сохранения настроек упрощает сервисное обслуживание и ускоряет восстановление работы после технического вмешательства.

Рекомендации по обслуживанию

• Плановая проверка датчика пламени, клапанов, форсунок и электродов — каждые 6–12 месяцев;
• Контроль герметичности газовой рампы и корректность работы реле давления при каждом техническом обслуживании;
• Проверка трансформатора розжига и состояние серво-привода при признаках нестабильного розжига или пульсаций пламени.

Elco VG 5.950 M V KM d421 обеспечивает высокий КПД и стабильность работы в промышленных условиях, сочетая модульную конструкцию с современными средствами контроля пламени и безопасности. Точное соблюдение регламентов обслуживания и корректная интеграция в котельную систему гарантируют долговременную и экономичную эксплуатацию.
