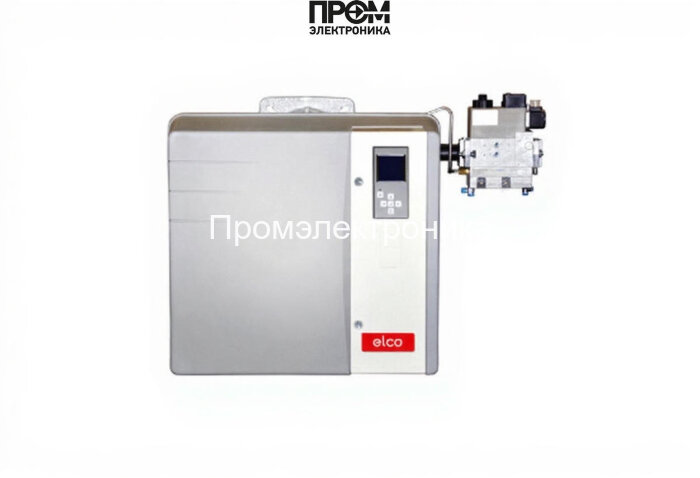

Газовая горелка Elco VG 5.950 M /PED KN d422 — техническое описание и состав

Газовая горелка Elco VG 5.950 M /PED KN d422 — промышленное решение с электронно модулируемым управлением для тепловых установок 160–950 кВт. Конструкция ориентирована на надёжную круглосуточную эксплуатацию: короткая пламенная труба 215 мм, питание 220 В, присоединение DN65, класс защиты IP21. В основе работы — точный контроль подачи топлива и воздуха, обеспечивающий стабильную и экономичную работу котельных и теплогенераторов.

Коротко о функционале

• Диапазон мощности: 160–950 кВт — для промышленных и коммунальных котлов.
• Модуляция мощности: электронная, снижает число пусков и оптимизирует расход газа.
• Исполнение PED: версия для длительной эксплуатации с контролем герметичности газовой рампы d422 (DN65).

Составные узлы и основные детали горелки

Горелка разработана как набор взаимосвязанных модулей, каждый из которых отвечает за безопасность и точность горения. В состав входят:

• Топливный насос — обеспечивает стабильное давление и подачу газа к рампе, совместим с регулировкой противодавления 0–9 мбар.
• Датчик пламени — контролирует наличие факела и подаёт сигнал в систему защиты при его потере.
• Топочный автомат (микропроцессорный блок MDE2) — реализует логику запуска, модуляции и аварийной блокировки, хранит логи и поддерживает удалённый мониторинг.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов и гарантирует надёжный поджиг при заданных условиях.
• Реле давления — защитный элемент, контролирующий подачу топлива и препятствующий работе при аварийных перепадах давления.
• Форсунки — газовые жиклёры рампы d422, обеспечивают дозированную подачу топлива и равномерное распыление в пламенной голове.
• Сервопривод — управляет положением заслонок и дозированием воздуха/газа при модулирующем режиме.
• Клапан (газовый электромагнитный) — аварийная и рабочая запорная арматура для мгновенной остановки подачи топлива.
• Электроды — реализуют розжиг и ионизационный контроль пламени, рассчитаны на выдерживание рабочих температур и циклов поджига.

Эксплуатационные и сервисные аспекты

• Рекомендуем регулярную проверку герметичности газовой рампы и состояние уплотнений перед сезоном.
• Контроль состояния электродов, чистка форсунок и проверка работы трансформатора розжига — обязательные процедуры при плановом ТО.
• Диагностика топочного автомата и проверка логов MDE2 позволяют снизить время простоя и оперативно выявлять аномалии.

Газовая горелка Elco VG 5.950 M сочетает высокую точность модуляции, промышленную надёжность и модульную компоновку узлов, что облегчает обслуживание и интеграцию в современные системы автоматизации котельных. Устройство подходит для отопительных и технологических применений, где важны быстрое реагирование на изменение нагрузки и минимальные потери при частичной загрузке.
