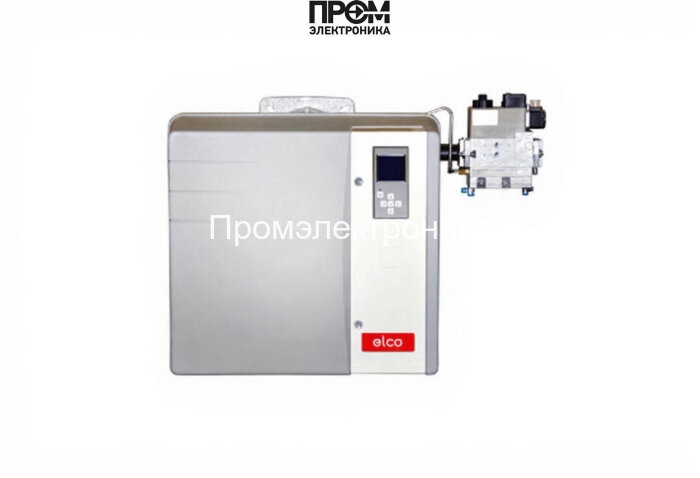

Газовая горелка Elco VG 5.950 M KL s42 — техническое описание и состав узлов

Представленная газовая горелка Elco VG 5.950 M KL s42 — промышленное решение для котельных и теплогенераторов, адаптированное под современные требования эффективности и экологичности (Low NOx). Модель обеспечивает диапазон мощности 160–950 кВт, питание 220 В и обеспечивает надежную эксплуатацию при рабочей температуре от −10 до +60 °C. Ниже приведено краткое и детальное изложение конструкции, составных элементов и эксплуатационных преимуществ в строгом техническом стиле.

Ключевые параметры

• Диапазон мощности: 160–950 кВт (рабочий диапазон 170/510–950 кВт).
• Электропитание: 220 В; электродвигатель 1500 Вт; потребляемая мощность 1884 Вт.
• Длина пламенной трубы: 435 мм (удлинённая трубка для стабильного факела).
• Класс защиты: IP21; уровень шума до 77 дБ; вес 88 кг; подключение DN65 (газовая рампа s42).

Компоновка основных узлов

Горелка спроектирована как модульная система с упором на доступность обслуживания и интеграцию в автоматику. В состав конструкции входят следующие основные элементы и вспомогательные устройства, формирующие рабочий цикл горелки:

• Топливный насос — обеспечивает подачу газа к газовой рампе и поддержание заданного давления в системе при изменении нагрузки.
• Датчик пламени — электронное устройство контроля наличия факела, связанное с блоком безопасности для мгновенного отключения подачи при пропадании пламени.
• Топочный автомат — контроллер управления последовательностью включения/отключения, мониторинга ошибок и логирования событий.
• Трансформатор розжига — формирует высоковольтные импульсы для инициации искрового розжига на электродах.
• Реле давления — следит за противодавлением в камере и предотвращает работу при выходе параметров за допустимые пределы (0–9 мбар).
• Форсунки (инжекторы) — дозируют и формируют струю газа в пламенной трубе для стабильного горения и оптимальной эмиссии NOx.
• Сервопривод — обеспечивает точное позиционирование заслонок подачи и модуляцию мощности в электронном режиме.
• Клапан — электрогазовый запорный узел с контролем герметичности для безопасного перекрытия подачи топлива.
• Электроды — рабочие элементы розжига и контроля пламени, рассчитанные на длительный ресурс при регулярном обслуживании.

Функциональные особенности и обслуживание

• Электронная прогрессивная модуляция обеспечивает плавное изменение мощности и экономичную эксплуатацию.
• Цифровая панель управления дает возможность дистанционной диагностики и ведения журнала событий.
• Плановые работы: проверка герметичности газовой рампы, чистка форсунок и пламенной трубы, тестирование датчика пламени и реле давления.

Вывод

Elco VG 5.950 M KL s42 — технически продуманная горелка с модульной архитектурой, оснащённая всеми необходимыми узлами для безопасной, экономичной и экологичной работы: от топливного насоса и форсунок до трансформатора розжига и систем контроля пламени. Конструкция облегчает интеграцию в существующие котельные установки и соответствует требованиям промышленной эксплуатации.
