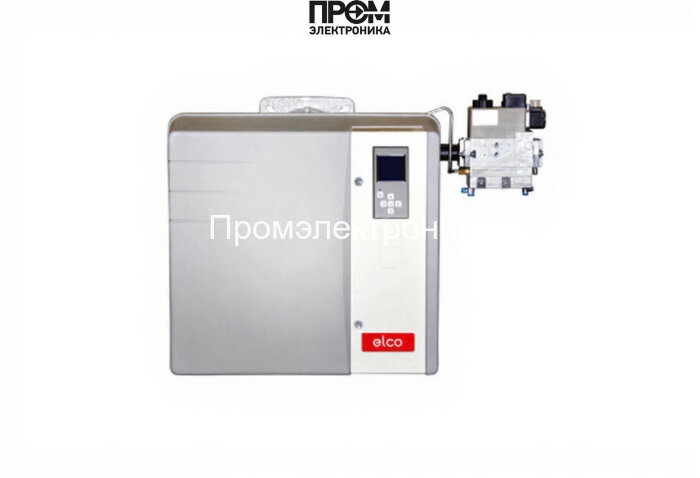

Газовая горелка Elco VG 5.950 M KL d422 — техническое описание и состав узлов

Elco VG 5.950 M KL d422 — промышленная газовая горелка модулируемого типа, предназначенная для котлов и парогенераторов с мощностным диапазоном 160–950 кВт. Решение спроектировано для гарантированной стабильности горения, точного управления и простой интеграции в автоматизированные линии управления энергооборудованием. Конструкция учитывает требования EN 676 и требования современных систем дистанционного мониторинга.

Краткие технические характеристики

• Мощность: 160–950 кВт (рабочий диапазон 170–950 кВт);
• Тип топлива: природный и сжиженный газ;
• Электропитание: 220 В; потребляемая мощность ≈1884 Вт; электродвигатель 1500 Вт;
• Длина пламенной трубы: 435 мм; подключение: DN65; противодавление: 0–9 мбар;
• Класс пылевлагозащиты: IP21; вес: 88 кг; габариты: 118.7×58.1×54.9 см;
• Исполнение: двухступенчатая с прогрессивным электронным модулированием.

Из чего состоит горелка — ключевые узлы и их функции

• Топливный насос — обеспечивает подачу газа под заданным давлением в газовую рампу, реализует стабильный расход при изменении нагрузки;
• Датчик пламени — контролирует наличие и состояние факела, обеспечивает безопасную остановку при затухании;
• Топочный автомат — логический модуль управления пуском, остановом и защитами, реализует алгоритмы модуляции по требуемой мощности;
• Трансформатор розжига — формирует импульсы для поджига горелки и поддержания стабильного искрообразования;
• Реле давления — мониторит давление газа в системе, предотвращает работу при аномалиях;
• Форсунки — штампованные сопла газовой рампы, формируют оптимальную смесь воздуха и газа для чистого сгорания;
• Сервопривод — исполнительный механизм для модулирующего клапана, обеспечивает точное позиционирование и плавную регулировку мощности;
• Клапан — запорный/регулирующий элемент газовой магистрали с электроприводом и дистанционным управлением;
• Электроды — элементы поджига и контроля искры, выполнены с учетом долговременной стабильности и быстрого обслуживания.

Преимущества конструкции и эксплуатационные особенности

• Высокая точность модуляции и минимальный коэффициент погрешности регулирования мощности;
• Простота доступа к сервисным узлам: съемная огневая голова, быстрая замена форсунок и электродов;
• Защита от нештатных ситуаций: датчики пламени и давления + автоматические блокировки;
• Соответствие современным требованиям энергоэффективности и экологичности при промышленной эксплуатации.

Данная документация и состав узлов предназначены для специалистов по эксплуатации и проектирования котельных систем, интеграторов автоматизации и сервисных инженеров. Elco VG 5.950 M KL d422 обеспечивает надёжную работу при условии регулярного обслуживания узлов: проверки датчиков, теста реле давления, очистки форсунок и тестирования трансформатора розжига и электродов.
