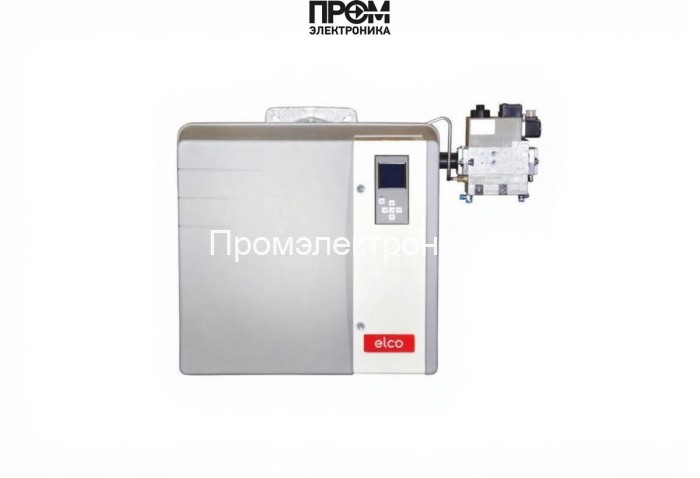

Газовая горелка Elco VG 5.1200 M R /PED KN d415

Газовая горелка Elco VG 5.1200 M R /PED KN d415 — техническое описание и состав узлов

Предлагаем техническое описание газовой горелки Elco VG 5.1200 M R /PED KN d415 (арт. 3835524). Решение разработано для промышленных и коммунально-бытовых котлов, обеспечивает модулируемую подачу тепла в диапазоне 200–1200 кВт. Конструкция ориентирована на надёжность, простоту техобслуживания и минимизацию выбросов (класс II по EN 676). Ниже приведено детализированное описание конструкции, эксплуатационных параметров и ключевых узлов, которые формируют работоспособность горелки.

Краткие технические параметры

• Диапазон мощности: 200–1200 кВт (рабочий диапазон 550–1200 кВт при прогрессивной модуляции).
• Длина пламенной трубы: 215 мм (короткая конструкция для компактных теплообменников).
• Электропитание: 220 В; электродвигатель: 1500 Вт; суммарное потребление ≈ 2052 Вт.
• Класс защиты: IP21; уровень шума: 77 дБ; масса: 88 кг; размеры: 96.7 × 58.1 × 54.9 см.
• Противодавление: 0–9 мбар; рабочая t: −10…+60 °C; подключение: Rp 1 1/4".

Комплектующие и функциональные узлы

Горелка реализована по моноблочной схеме; основные компоненты расположены для удобного доступа и замены. В тексте обязательные элементы выделены и кратко описаны с функциональной точки зрения:

• Топливный насос — обеспечивает стабильную подачу газа на форсунки и рампу, компенсирует перепады давления в магистрали, поддерживает режимы модуляции.
• Датчик пламени — оптический/ионный контроль наличия факела; интегрируется с топочным автоматом для аварийного гашения и перезапуска при отказах.
• Топочный автомат — центральный блок управления газовой безопасностью: последовательность розжига, мониторинг датчиков, логи событий и коммутация защит.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига, обеспечивает надежное воспламенение при разных режимах топлива.
• Реле давления — контроль противодавления в камере сгорания; предотвращает работу горелки при превышении допустимых границ и обеспечивает защиту теплообменника.
• Форсунки — газораспылительные элементы рампы d415; обеспечивают оптимальное смешение газа и воздуха для стабильного горения и низких выбросов NOx.
• Сервопривод — управление заслонками и газовым клапаном при модуляции; обеспечивает точное соотношение воздух/газ в режиме динамической подстройки.
• Клапан — запорная газовая арматура высокого ресурса с уплотнениями, входящая в комплект рампы; обеспечивает герметичность и безопасность при отключении.
• Электроды — зажигание и ионизационный контроль; конструкция допускает простой доступ для обслуживания и замены.

Эксплуатация и обслуживание

• Рекомендуется периодическое техническое обслуживание: проверка электродвигателя, калибровка датчика пламени и контроль состояния форсунок каждые 6–12 месяцев.
• Перед выполнением работ — отключение питания, проверка герметичности газовой рампы и исправности реле давления.
• Для интеграции в АСУ ТП возможна настройка параметров топочного автомата и обмен телеметрией по стандартным интерфейсам (см. сервисную документацию).

Данная конфигурация горелки Elco VG 5.1200 M R /PED KN d415 сочетает высокую энергетическую плотность, точную электронную модуляцию и продуманную компоновку узлов, что делает её оптимальной для модернизации котлов и для новых установок с повышенными требованиями к эффективности и экологии. При проектировании системы учитывайте требования по противодавлению (0–9 мбар) и параметры электропитания 220 В для корректной работы всех перечисленных компонентов.
