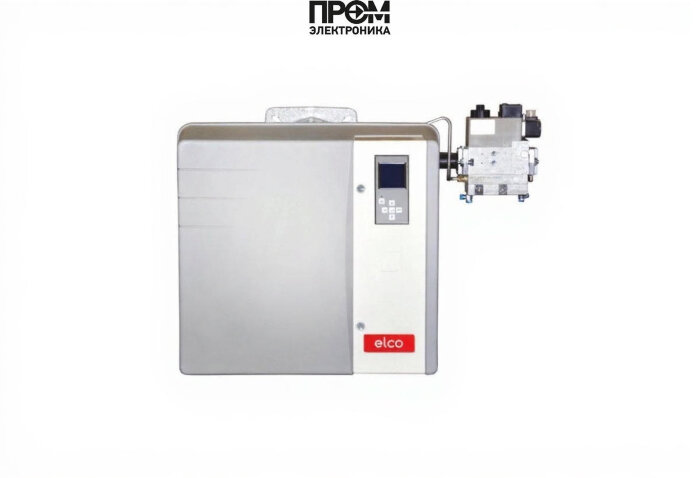

Газовая модулируемая горелка Elco VG 5.1200 M /PED KM s42 — техническое описание

Представленный модульный блок Elco VG 5.1200 предназначен для промышленного теплогенерационного оборудования и обеспечивает точную подачу мощности в диапазоне 160–1160 кВт. Конструкция ориентирована на стабильность процессов, энергоэффективность и соответствие современным требованиям по снижению выбросов NOx. Нижеприведённое описание даёт системный обзор ключевых узлов и их функций, а также технические параметры, важные для проектирования, наладки и эксплуатации.

Ключевые элементы конструкции

• Топливный насос — обеспечивает стабильное давление подачи топлива к газовой рампе, компенсирует перепады в подводящей сети и поддерживает заданный расход при модуляции мощности.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения, интегрирован с системой безопасности для немедленного прерывания подачи при потухании.
• Топочный автомат — программируемый контроллер (MDE2), управляющий стартом/стопом, модуляцией и диагностикой; хранит журналы событий и поддерживает удалённую настройку.
• Трансформатор розжига — источник высоковольтных импульсов для инициации искрового розжига между электродами, обеспечивает стабильное воспламенение при широком диапазоне условий.
• Реле давления — контролирует допустимое противодавление (0–9 мбар) и инициирует защитные реакции при отклонениях от нормативов.
• Форсунки — распределяют газ по пламенной голове, гарантируя оптимальное соотношение воздух/топливо и равномерность факела при длине пламенной трубы 325 мм.
• Сервопривод — исполнительный механизм модуляции заслонок и клапанов, обеспечивает прецизионное управление подачей воздуха и газа в режиме прогрессивной модуляции.
• Клапан — многоступенчатая система запорных и регулирующих клапанов с электрическим и пневматическим приводом для надежного перекрытия подачи топлива.
• Электроды — электроды розжига и ионизационного контроля, выполнены из материалов с повышенной стойкостью к коррозии и термонагрузке.

Технические параметры и эксплуатационные условия

• Мощность: 160–1160 кВт; исполнение: электронно модулируемая, двухступенчатая.
• Электропитание: 220 В; электродвигатель: 1500 Вт; потребляемая мощность: 2052 Вт.
• Тип соединения: DN65, газовая рампа s42-65-DN65/TC; противодавление: 0–9 мбар.
• Длина пламенной трубы: 325 мм; габариты: 107.7×58.1×54.9 см; вес: 88 кг.
• Класс защиты: IP21; рабочая температура: −10…+60 °C; уровень шума: до 77 дБ.

Интеграция, сервис и безопасность

• Контроллер поддерживает локальную и удалённую диагностику, архивирование параметров и интеграцию в SCADA/Industry 4.0-решения.
• Регламент обслуживания: проверка датчика пламени, состояния электродов, герметичности газовой рампы и работоспособности реле давления каждые 6–12 месяцев.
• Соблюдение рекомендаций по фильтрации газа и стабильности электропитания продлевает ресурс узлов и снижает риск аварий.

Elco VG 5.1200 — профессиональное решение для котельных и промышленных печей, где требуется высокая точность модуляции, низкие выбросы и надёжная автоматизация технологического процесса.
