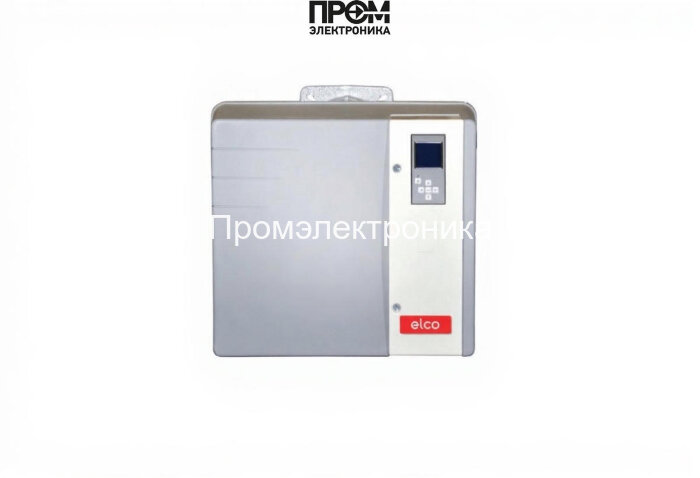

Газовая горелка Elco VG 5.1200 M /PED

Газовая горелка Elco VG 5.1200 M /PED — промышленное решение с электронным управлением GEM, спроектированное для надёжной длительной эксплуатации в котельных и тепловых пунктах. Описание составлено в техническом стиле с акцентом на ключевые узлы, энергоэффективность и соответствие требованиям по снижению выбросов NOx. Конструкция обеспечивает стабильную модуляцию мощности в диапазоне 160–1160 кВт, двухступенчатую работу с прогрессивной электронной модуляцией и адаптацию к переменным нагрузкам при питании 220 В.

Конструкция и основные узлы

Модульная архитектура горелки упрощает доступ для обслуживания и ускоряет замену компонентов. В состав устройства входят следующие ключевые детали:

• топливный насос — обеспечивает стабильную подачу топлива при изменении противодавления (0–9 мбар);
• датчик пламени — оптический/ионный сенсор для мгновенного контроля наличия факела и безопасного выключения при сбое;
• топочный автомат (блок управления GEM) — реализует логику розжига, модуляции и аварийной защиты с сохранением настроек;
• трансформатор розжига — обеспечивает надёжную электрическую искру для инициирования горения при старте;
• реле давления — контролирует перепад и предотвращает работу при нарушении давления в тракте;
• форсунки — головка Low NOx с оптимизированной геометрией для снижения эмиссии и равномерного сгорания;
• сервопривод — управляет положением дроссельных и газовых клапанов для точной модуляции воздуха и топлива;
• клапан (газовый) — многоступенчатая запорная арматура с быстрым срабатыванием и автоматической блокировкой при отказе;
• электроды — контрольные и ионизационные электроды для диагностики стабильности пламени и розжига.

Технические характеристики — кратко

• Диапазон мощности: 160–1160 кВт; двухступенчатая с электронным управлением.
• Электропитание 220 В, потребляемая мощность 2052 Вт, электродвигатель вентилятора 1500 Вт.
• Класс защиты IP21, уровень шума 77 дБ, рабочая температура от -10 до +60 °C, масса 88 кг, габариты 75.2×58.1×54.9 см.
• Совместимость с природным и сжиженным газом; головка Low NOx для снижения выбросов.

Эксплуатация и обслуживание

• Регламентные операции: проверка форсунок и каналов воздуха, контроль показаний датчиков пламени и реле давления, тестирование трансформатора розжига и электродов.
• Рекомендованные интервалы: визуальный осмотр ежемесячно, полная проверка узлов и электроники — ежегодно при непрерывной эксплуатации.
• Технические преимущества: модульный доступ к сервоприводу и клапанам, удобный интерфейс GEM для диагностики и логирования событий.

Elco VG 5.1200 M /PED представляет собой сбалансированное сочетание надежных механических узлов и современной автоматики, обеспечивая точную модуляцию, экономию топлива и соответствие экологическим и эксплуатационным требованиям 2026 года. Оптимизирована для интеграции в промышленные котельные различного назначения и для модернизации существующих систем с сохранением безопасности и обслуживаемости.
