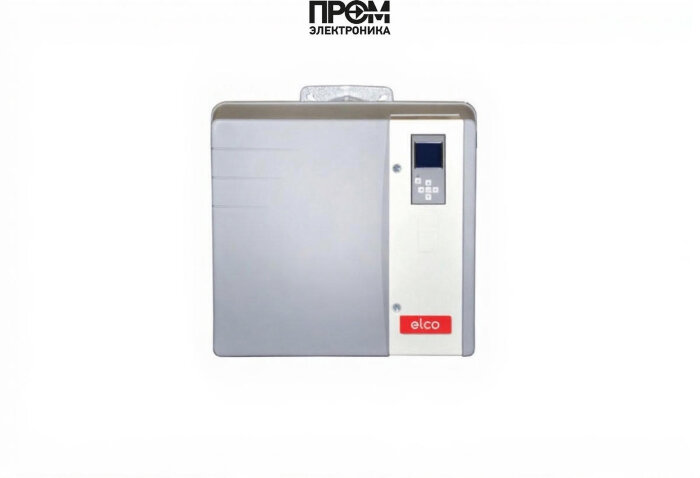

Газовая горелка Elco VG 5.1200 M — техническое описание и состав узлов

Elco VG 5.1200 M — промышленная газовая горелка модульной конструкции, предназначенная для высоконагруженных котельных и технологических установок. Решение сочетает двухступенчатую работу с электронной модуляцией, цифровым управлением и расширенным набором контрольных датчиков для стабильного и безопасного горения в диапазоне 160–1160 кВт. Конструкция спроектирована для эксплуатации при температуре от −10 до +60 °C и противодавлении в камере сгорания до 9 мбар.

Ключевые параметры

• Диапазон мощности: 160–1160 кВт
• Электропитание: 220 В; электродвигатель: 1500 Вт; потребляемая мощность: 2052 Вт
• Класс защиты: IP21; уровень шума: ≤77 дБ; масса: 77 кг
• Габариты (Ш×В×Г): 75.2×58.1×54.9 см
• Топливо: природный и сжиженный газ

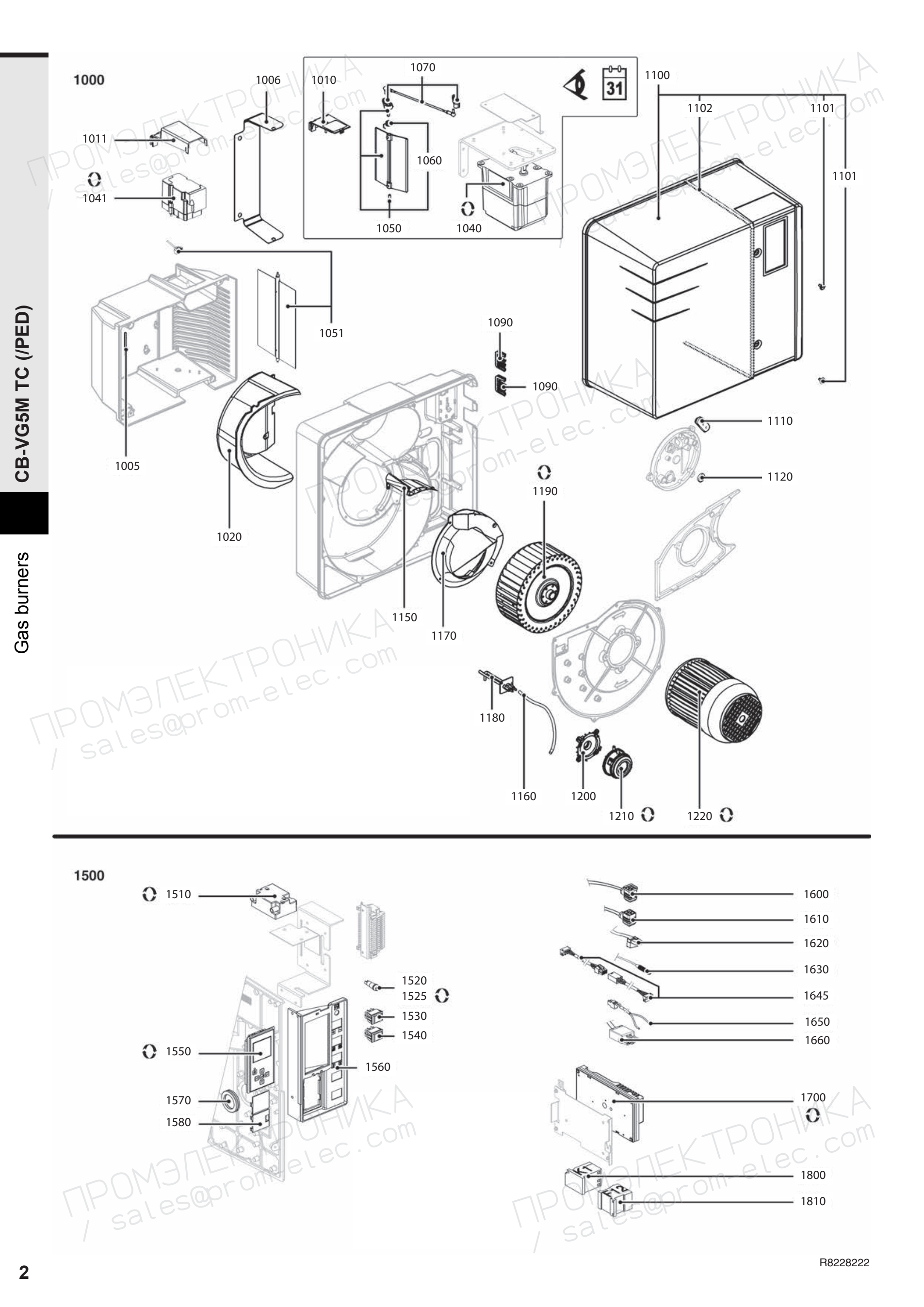

Комплектующие и функциональные узлы (обязательные элементы)

В техническом описании акцент сделан на ключевых деталях, определяющих надёжность, управляемость и безопасность горелки. В состав типичной комплектации и монтажного набора входят:

• Топливный насос — обеспечивает стабильное поддержание давления и подачу газа при изменениях нагрузки и противодавления.
• Датчик пламени — оптический/ионный сенсор для контроля наличия устойчивого горения и немедленного реагирования контроллера.
• Топочный автомат (контроллер Modulo) — центральный блок управления, реализующий логику двухступенчатого и модулируемого пуска, журналирование ошибок и интерфейс для REMOTE SOLUTION.
• Трансформатор розжига — генератор искрового разряда для надёжного поджига и повторных розжигов в аварийных сценариях.
• Реле давления — мониторит давление в газовом тракте и обеспечивает блокировки при отклонениях от заданных значений.
• Форсунки — дифференцированные по производительности для точной настройки подачи топлива в зависимости от режима работы.
• Сервопривод — исполнительный механизм для управления дроссельным узлом и регулировки воздушно-топливной смеси в процессе модуляции.
• Клапан (газовый запорный электромагнитный) — быстродействующий элемент безопасности для перекрытия подачи топлива по команде контроллера.
• Электроды — ионизационные электроды контроля пламени и/или электроды розжига, выполненные в сменных узлах для упрощённого обслуживания.

Эксплуатация и сервис

• Рекомендуемая проверка герметичности и состояния электрики перед пуском; периодическая очистка форсунок и проверка сопротивления электронных датчиков.
• Программные обновления контроллера и удалённая диагностика снижают время восстановления работоспособности и оптимизируют режимы горения.
• При проектировании системы учитывайте требования к дымоходу и вентиляции, а также допустимый уровень противодавления (0–9 мбар).

SEO-оптимизация 2026: эксплуатационные ключевые запросы

• газовая горелка Elco VG 5.1200 M для котельной 160–1160 кВт
• модулируемая промышленная горелка с цифровым контроллером
• горелочное оборудование с удалённой диагностикой и низкими выбросами NOx

Elco VG 5.1200 M — решение для проектов, где важна точность управления мощностью, безопасность газового тракта и удобство обслуживания, обеспечиваемые перечисленными узлами и современным цифровым контролем.
