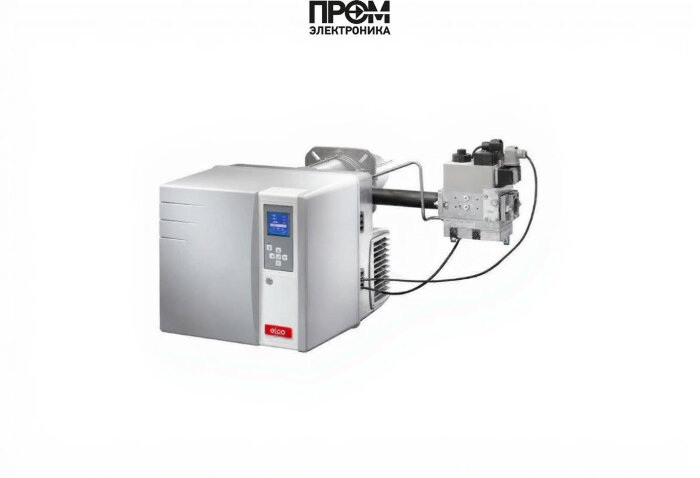

Техническое описание газовой горелки Elco VG 4.610 DP KN d312

Промышленная газовая горелка Elco VG 4.610 DP KN d312 — высоконадёжное инженерное решение для средних по мощности котельных и теплогенераторов. Устройство разработано в соответствии с актуальными требованиями эффективности и экологичности (Low NOx) и адаптировано для длительной автоматической работы в составе систем отопления и технологических парогенераторов. Описание составлено на основе заводских характеристик и эксплуатационных параметров, с акцентом на элементы управления, безопасность и обслуживание.

Ключевая техническая информация

• Топливо: природный газ / пропан.
• Диапазон мощности: 130–610 кВт.
• Длина пламенной трубы: 220 мм (короткая огневая головка).
• Газовая рампа: d312 (Rp 1 1/4").
• Электропитание: 220 В; электродвигатель вентилятора 750 Вт; потребляемая мощность 720 Вт.
• Противодавление газа: 0–6 мбар; класс пылевлагозащиты IP41; шум ≤71 дБ; вес 50 кг.

Конструкция — составные узлы и функциональные элементы

Горелка собрана из модульных блоков, обеспечивающих простоту замены и технического обслуживания. Ниже перечислены основные составные элементы, влияющие на безопасность, стабильность розжига и регулирование горения:

• Топливный насос и газовая рампа — обеспечивают дозирование и равномерную подачу топлива при рабочем давлении в пределах 0–6 мбар.
• Датчик пламени — оптический/ионизационный элемент контроля наличия факела, связанный с логикой предохранительного отключения.
• Топочный автомат (контроллер управления) — микропроцессор MDE2 с памятью конфигураций (RTC), самодиагностикой и интерфейсом для обслуживания.
• Трансформатор розжига и электроды — формируют стабильную искру для надёжного пуска при любых рабочих условиях.
• Реле давления и предохранительные клапаны — сигнализируют о нештатных перепадах и герметичности системы подачи газа.
• Форсунки и сервопривод — обеспечивают точную модуляцию подачи топлива в зависимости от заданной мощности.
• Клапан (электромагнитный/шаровой) — обеспечивает аварийное перекрытие топлива и интегрируется в систему аварийной остановки.

Эксплуатационные и сервисные рекомендации

• Проводить ежемесячную проверку газовой рампы и очистку фильтров; ежегодную комплексную проверку электроники и механики сертифицированным сервисом.
• При проектировании электроснабжения учитывать пусковые токи мотора 750 Вт, применять защиту от перенапряжений и помех.
• Диагностика через интерфейс контроллера ускоряет восстановление работоспособности и минимизирует простой оборудования.

Преимущества при интеграции в систему

• Модульная конструкция облегчает модернизацию и замену устаревших узлов.
• Точное управление подачей топлива и воздуха снижает расход и выбросы, обеспечивает соответствие стандартам EN и DIN.
• Сочетание датчиков и защитных элементов (реле давления, датчик пламени, предохранительные клапаны) повышает уровень безопасности на объекте.

Данное описание ориентировано на инженеров и проектировщиков: содержит технические характеристики для расчёта интеграции в существующие теплотехнические схемы и учитывает ключевые элементы, ответственные за розжиг, регулирование и безопасность горелки Elco VG 4.610 DP KN d312.
