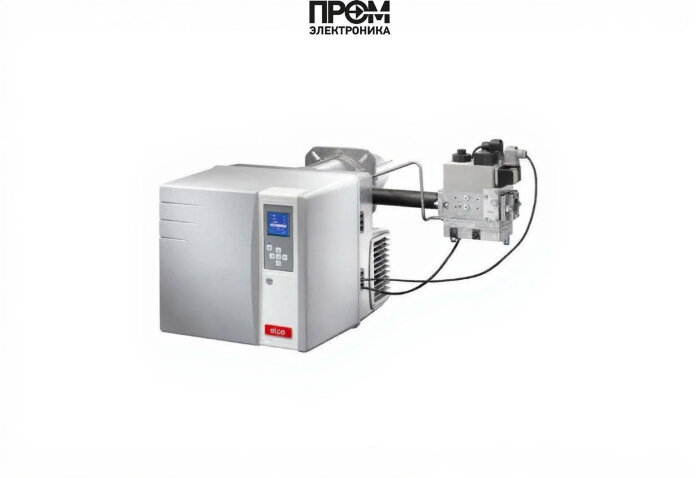

Газовая горелка Elco VG 4.460 V KL d339 (арт. 3833890) — техническое описание

Газовая горелка Elco VG 4.460 V KL d339 — наддувная промышленная горелка итальянского бренда Elco, разработанная для эффективного, экономичного и экологичного сжигания природного газа и пропана. Диапазон мощности: от 100 до 460 кВт. Исполнение: двухступенчатая, прогрессивная-пневморегулируемая. Класс по выбросам: 3 по EN 676. Электропитание: 220 В, электродвигатель 420 Вт, потребляемая электрическая мощность 522 Вт. Уровень шума — 70 дБ. Класс пылевлагозащиты — IP41.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан)
• Мощность: от 100 до 460 кВт
• Тип регулирования: двухступенчатая, прогрессивная-пневморегулируемая
• Тип пламенной трубы: удлиненная, длина 360 мм
• Электропитание: 220 В; электродвигатель: 420 Вт; потребляемая мощность: 522 Вт
• Противодавление: от 0 до 5 мбар
• Вес: 53 кг; габариты: 100 × 46.5 × 47.5 см
• Тип соединения: Rp 2"; газовая рампа: d339 - 1 1/2" - Rp2" /TC
• Рабочая температура: от −10 до +60 °C
• Страна бренда: Италия

Конструкция и состав горелки

• Огневая головка — удлинённая пламенная труба 360 мм, обеспечивает стабильное горение и оптимальное распределение тепловой нагрузки.
• Вентилятор с Variatron — встроенный регулятор скорости вентилятора для точного подбора расхода воздуха и снижения энергопотребления на 50–60%.
• Газовая рампа d339 — комплект клапанов и контролей герметичности (d339 - 1 1/2" - Rp2" /TC).
• Система управления — дисплей, встроенный менеджер горения, автоматизация безопасности и сохранение настроек после обслуживания.
• Звукоизолирующий кожух — съемный композитный кожух для снижения шума на 2–12 дБ.
• Элементы крепления и интерфейс — фланцы/крепления для монтажа на дверь котла, электрическая схема и коммутационные разъемы.

Комплект поставки (стандарт)

• Огневая головка
• Газовая арматура и газовая рампа d339
• Элементы крепления к котлу и уплотнения
• Электрическая схема с диаграммой
• Список компонентов и запасных частей
• Инструкция по монтажу и эксплуатации
• Опции по запросу: фланец для двери котла, комплект для внешнего воздухозабора

Преимущества и эксплуатационные преимущества

• Экономичность: Variatron снижает энергорасход вентилятора и уменьшает эксплуатационные расходы.
• Экология: низкие выбросы NOx (3 класс EN 676), минимальное воздействие на окружающую среду.
• Надёжность: стабильная работа при перепадах напряжения и в диапазоне рабочих температур −10…+60 °C.
• Удобство обслуживания: сохранение программных настроек после обслуживания, съемный кожух, доступ к рабочим узлам.
• Универсальность монтажа: стандартное соединение Rp 2" и опции фланцев для разных типов котлов.

Примеры реального использования

• Тепловые пункты малых и средних предприятий: замена устаревших горелок для уменьшения расхода топлива и уровня шума.
• Промышленные технологические установки: стабильное горение при переработке тепла для сушильных и нагревательных камер.
• Паровые и водогрейные котлы в пищевой и перерабатывающей промышленности: поддержание требуемых температурных режимов.
• Тепличные комплексы и объекты сельхозпроизводства: равномерный прогрев и снижение эксплуатационных затрат.

Обслуживание и эксплуатация

1. Ежемесячная визуальная проверка: состояние кожуха, соединений и целостность газовой арматуры.
2. Каждые 6–12 месяцев: проверка и чистка огневой головки, чистка фильтров воздуха, контроль герметичности клапанов.
3. Электрические проверки: осмотр кабелей, контактов и работоспособности дисплея; при необходимости — замена неисправных датчиков.
4. Рекомендованные запасные части: свечи контроля пламени, комплект уплотнений, элементы газовой рампы.
5. Инструкции по безопасности: остановка горелки при утечке газа, контроль дымовых газов и аварийная блокировка.

Совместимость с котлами

• Подходит для котлов мощностью 100–460 кВт.
• Рекомендуется для: стальных водогрейных котлов, паровых котлов средней мощности, отопительных котлоагрегатов и технологических установок.
• Требования к монтажу: соответствие посадочного отверстия и фланца, обеспечение противодавления в пределах 0–5 мбар, корректная настройка системы управления котла.

FAQ — Частые вопросы

• Можно ли использовать пропан? Да, горелка рассчитана на природный газ и пропан при корректной переналадке газовой рампы.
• Какие габариты и вес? Габариты 100×46.5×47.5 см, вес 53 кг.
• Какой уровень шума? Около 70 дБ; при использовании звукоизоляции достигается снижение на 2–12 дБ.
• Какой класс защиты? IP41 — базовая защита от проникновения твёрдых частиц и вертикально падающих капель воды.
• Нужен ли внешний воздухозаборник? При установке в помещениях с ограниченным притоком воздуха рекомендуется комплект внешнего воздухозаборника (опция).

Покупать оборудование и получать профессиональную техподдержку рекомендуется у компании Промэлектроника — специалисты по подбору и пуско-наладке станут гарантией надежной эксплуатации. Контакт: sales@prom-elec.com.

Техническое описание составлено с использованием всех характеристик изделия (тип топлива, мощность, исполнение, длина пламенной трубы, электропитание, параметры двигателя и потребления, класс IP, уровень шума, противодавление, габариты, вес и комплектность) и предназначено для специалистов по монтажу, эксплуатации и закупке отопительного оборудования.
