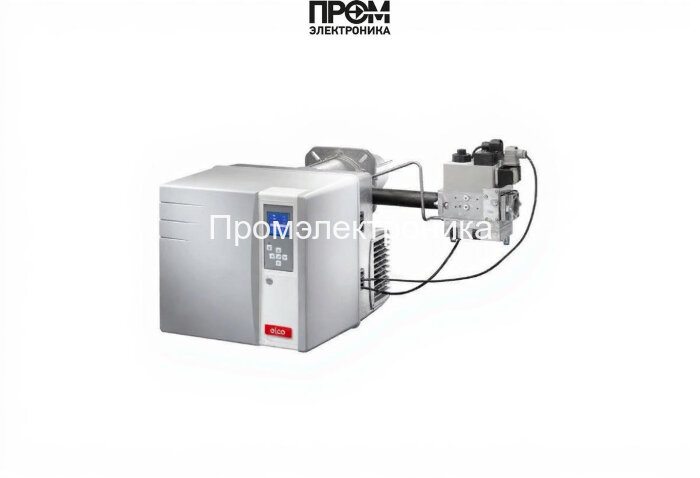

Газовая горелка Elco VG 4.460 M KL d416 — техническое описание для специалистов

Представленная модель Elco VG 4.460 M KL d416 — промышленная газовая горелка с диапазоном мощности 86–460 кВт, предназначенная для стабильной работы в составе водогрейных и паровых котлов. Описание составлено в техническом стиле и ориентировано на монтажников, инженеров эксплуатации и сервисные службы. Уделено внимание составу узлов, их функциональным характеристикам и особенностям интеграции в системы отопления и технологического пароснабжения.

Краткая сводка

• Модель: Elco VG 4.460 M KL d416
• Мощность: 86–460 кВт
• Тип регулирования: двухступенчатая, прогрессивно-пневморегулируемая
• Длина пламенной трубы: 360 мм (удлинённая)
• Питание: 220 В (электродвигатель 420 Вт)
• Класс защиты электрооборудования: IP41
• Вес: 53 кг; габариты: 100 × 46.5 × 47.5 см

Комплектующие и их функциональная роль

Ниже перечислены ключевые узлы горелки с кратким техническим назначением — это помогает при подборе запчастей, диагностике и обслуживании.

• Топливный насос — обеспечивает стабильное поддержание давления газа на рампе d416, критичен для сохранения заявленного диапазона мощности и равномерности смеси.
• Датчик пламени — электронный контроллер присутствия факела, реализует аварийное выключение при пропадании пламени и взаимодействует с топочным автоматом.
• Топочный автомат — логический блок управления пусками/остановами и последовательностью проверок, реализующий требования безопасности и соответствие EN 676 (низкий уровень выбросов).
• Трансформатор розжига — создает постоянную искру для инициирования воспламенения; рассчитан на многократные циклы пуска в условиях частых нагрузочных переключений.
• Реле давления — контроль противодавления в камере (0–5 мбар), защищает горелку и котёл от работы в недопустимых режимах.
• Форсунки — формируют факел внутри удлинённой пламенной трубы 360 мм, обеспечивая стабильность пламени в широком диапазоне мощности.
• Сервопривод — механический исполнитель для регулирования положения заслонок и клапанов в системе подачи воздуха и газа, обеспечивает согласованное пневморегулирование.
• Клапан — запорный магнитный/пневматический элемент газовой рампы, выполняет функцию аварийного перекрытия топлива.
• Электроды — элементы розжига и контроля пламени, выполненные с учетом ресурсных и эксплуатационных требований для промышленных циклов.

Технические аспекты интеграции

• Интерфейс монтажа: фланец Rp 1 1/2" — совместимость с котловыми рампами и опциями для установки на дверце котла.
• Электропитание и потребление: стандарт 220 В, двигатель 420 Вт, общая потребляемая мощность 522 Вт — учитывается при проектировании электрической сети котельной.
• Условия эксплуатации: рабочая температура от −10 до +60 °C; в холодных помещениях рекомендуется предусмотреть обогрев монтажного отсека.
• Обслуживание: модульная конструкция и быстроразъёмные соединения облегчают замену насосов, клапанов, форсунок и датчиков без потери настроек блока Modulo.

Преимущества для проекта

• Высокая повторяемость рабочих циклов и адаптация к противодавлению за счёт удлинённой пламенной трубы и точного управления подачей топлива.
• Упрощённая логистика сервисных работ: стандартные узлы (насосы, клапаны, трансформатор розжига, электроды) доступны для оперативной замены.
• Соответствие нормам по эмиссии и возможность интеграции в АСУ ТП котельной.

Данное описание ориентировано на практическое внедрение и поддержание работоспособности горелки Elco VG 4.460 M KL d416. При проектировании и пусконаладке рекомендуется использовать оригинальные компоненты и следовать регламенту обслуживания производителя для достижения заявленных показателей надёжности и КПД.
