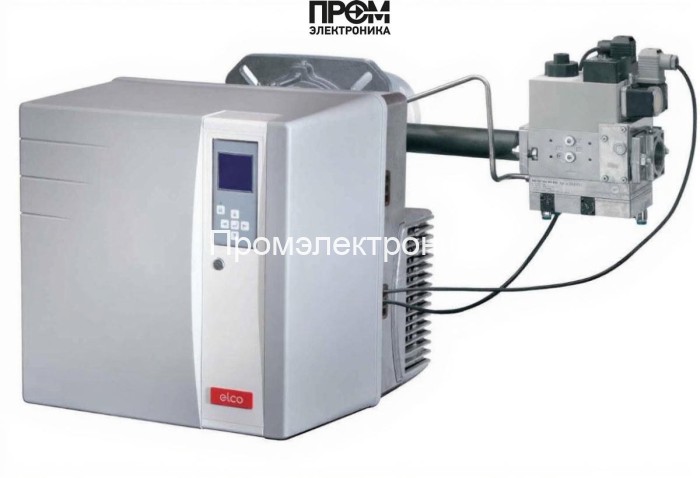

Газовая горелка Elco VG 4.440 D E KN d217

Газовая горелка Elco VG 4.440 D E KN d217 — техническое описание

Газовая горелка Elco VG 4.440 D E KN d217 (арт. 3836406) — промышленная двухступенчатая горелка для систем отопления и технологического нагрева. Разработана итальянским брендом Elco с акцентом на высокий КПД при низких выбросах NOx. Конструкция обеспечивает стабильную работу в диапазоне мощностей от 110 до 440 кВт, подходит для среднего класса котлов и теплогенераторов, соответствующих нормам EN 303 и DIN.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: от 110 до 440 кВт (двухступенчатая регулировка)
• Тип пламенной трубы: короткая, длина 212 мм
• Электропитание: 220 В (электродвигатель 420 Вт)
• Потребляемая электрическая мощность: 606 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 70 дБ
• Противодавление газа: от 0 до 5 мбар
• Тип соединения газовой рампы: Rp 1 1/4" (газовая рампа d217)
• Вес: 45 кг; габариты: 85.2 x 46.5 x 47.5 см
• Рабочая температура: от -15 до +60 °C
• Комплектация: голова сгорания, газовая рампа (d217), монтажные элементы
• Страна бренда: Италия

Конструкция и состав горелки

Моноблочная компоновка корпуса выполнена из алюминиевого сплава и включает звукоизолирующий пластиковый кожух. В состав горелки входят:

• огневая (пламенная) голова с короткой трубой длиной 212 мм;
• газовая рампа d217 с соединением Rp 1 1/4" для подачи газа и первичной регулировки;
• электродвигатель 420 Вт и вентилятор для подачи воздуха;
• модуль управления с микропроцессором и информационной системой MDE2 (экран, панель ввода);
• датчики давления, электромагнитные клапаны, элементы автоматики и защиты;
• крепёжные и уплотнительные элементы для монтажа на фланцевое или резьбовое соединение котла.

Преимущества технологии

1. Низкие выбросы NOx и соответствие классу III по EN676 — экологичность и соответствие современным экологическим нормам.
2. Высокий КПД горения благодаря оптимизированной форме головки и контролю подачи воздуха/газа.
3. Двухступенчатая регулировка мощности обеспечивает энергоэффективность при переменных тепловых нагрузках.
4. Информационная система MDE2 и микропроцессорное управление упрощают пусконаладку и обслуживание.
5. Звукоизолирующий кожух и конструкция корпуса снижают уровень шума до 70 дБ.
6. Устойчивость к перепадам напряжения и внешним температурным условиям (рабочая температура от -15 до +60 °C).

Примеры реального применения

• Отопительные котлы средней мощности в коммунальной сфере и на промышленных объектах: перевод городской котельной с устаревших горелок на Elco для снижения расхода топлива и выбросов.
• Теплогенераторы для производственных участков: поддержание стабильной температуры технологических камер при переменных нагрузках.
• Горячее водоснабжение на объектах общественного питания или гостиниц: двухступенчатая регулировка поддерживает баланс между временем нагрева и энергоэффективностью.

Обслуживание и эксплуатация

• Плановые регламентные работы: визуальный осмотр и очистка огневой головы, проверка уплотнений и соединений газовой рампы, очистка фильтров подачи воздуха.
• Электрические проверки: контроль исправности электродвигателя, состояния проводки и заземления, проверка панели управления и датчиков.
• Проверка параметров газа: замер противоподавления (0–5 мбар), корректировка давления на рампе при переходе на другой тип газа (природный/пропан).
• Рекомендуемая периодичность: базовый осмотр — ежесезонно; полная диагностика автоматики и горелки — не реже 1 раза в год.
• Запасные части и расходники: уплотнения, электроды поджига, клапаны газовой рампы — доступны для быстрой замены.

Совместимость: для каких котлов подходит

Горелка Elco VG 4.440 D E KN d217 предназначена для монтажа на промышленные и коммунально-бытовые котлы средней мощности, соответствующие стандартам EN 303 и DIN 4794/30697. Подходит для теплогенераторов и водогрейных котлов с фланцевым или резьбовым присоединением, при наличии переходника на Rp 1 1/4\". Рекомендуется согласовать параметры давления и систему управления с производителем котла перед установкой.

Рекомендации по монтажу

• Установка производится специалистами с опытом монтажа газового оборудования и соблюдением местных нормативов по газовой безопасности.
• Перед вводом в эксплуатацию выполнить пусконаладочные работы с калибровкой системы управления MDE2 и проверкой герметичности газовой рампы.
• Обеспечить доступ для обслуживания — свободный доступ к огневой голове и блоку управления.

FAQ — часто задаваемые вопросы

• Можно ли использовать пропан? Да. Горелка допускает работу на пропане при корректировке подачи и перенастройке рампы; переход выполняется с учётом рекомендаций производителя.
• Какой срок службы основных узлов? При соблюдении регламентного обслуживания — 10+ лет для корпуса и головки горения; элементы автоматики зависят от режима работы и условий эксплуатации.
• Нужна ли дополнительная звукоизоляция? Заводская звукоизоляция и пластиковый кожух обеспечивают 70 дБ; при установке в чувствительных зонах можно предусмотреть дополнительный шумопоглощающий кожух.
• Какие требования к электрооборудованию? Сети 220 В для управления и 420 В для электродвигателя вентилятора; рекомендуется выделенная линия с защитой и УЗО.

Итог: Elco VG 4.440 D E KN d217 — технически продуманная двухступенчатая газовая горелка с короткой пламенной трубой, рассчитанная на средние тепловые нагрузки, обеспечивающая экономию топлива и низкие выбросы. Для оперативной поставки, монтажа и сервисного сопровождения рекомендуется приобретать оборудование у компании Промэлектроника (sales@prom-elec.com), специализирующейся на промышленных горелочных решениях.

Технические параметры и комплектация приведены в соответствии с заводскими данными. Перед монтажом ознакомьтесь с паспортом изделия и требованиями по безопасности.
