Газовая горелка Elco VG 4.440 D E KL d217

Газовая горелка Elco VG 4.440 D E KL d217 — техническое описание и состав узлов

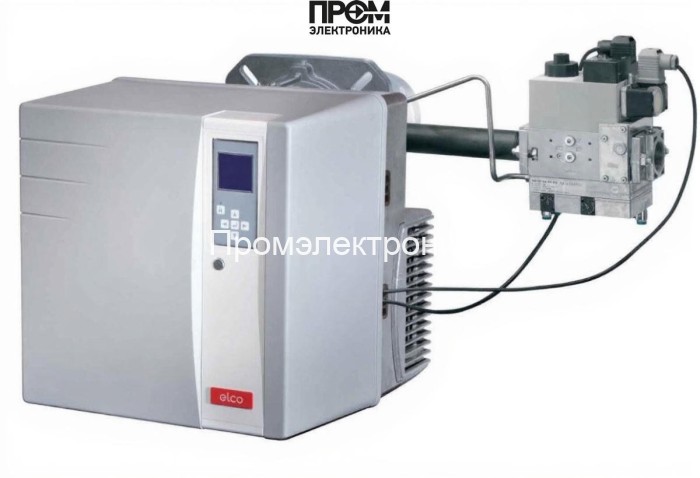

Elco VG 4.440 D E KL d217 — промышленная двухступенчатая газовая горелка мощностью 110–440 кВт, спроектированная для стационарных котельных и технологических установок, где критичны надёжность, точность управления и низкие выбросы. Корпус обеспечивает класс защиты IP21, габариты 99.2×46.5×47.5 см при массе 45 кг; питание — 220 В, электродвигатель 420 Вт (потребляемая мощность 606 Вт). Длина удлинённой пламенной трубы — 352 мм, подключение рампы — d217 / Rp 1 1/4".

Основные узлы и компоненты (обязательные для диагностики и планирования ТО):

• топливный насос — обеспечивает стабильную подачу газа при изменяющемся давлении и поддерживает требуемую величину противодавления (0–5 мбар);
• датчик пламени — оптический/ионный модуль контроля наличия горения с высокой помехоустойчивостью и быстрой реакцией на пропадание пламени;
• топочный автомат — модуль управления последовательностью запуска/остановки, защитной логикой и алгоритмами двухступенчатого регулирования;
• трансформатор розжига — высоковольтный блок для формирования искрового разряда на электродах, рассчитанный на интенсивную эксплуатацию;
• реле давления — контактный/электронный элемент контроля давления в газовой рампе и воздухопроводе для защиты от аварийных ситуаций;
• форсунки — сменные распылители газа для точной настройки смеси и минимизации выбросов при переходе между ступенями;
• сервопривод — исполнительный механизм для регулирования клапана и положения заслонок в режиме двухступенчатого управления;
• клапан (запорный/регулирующий) — многопозиционный электромагнитный клапан с быстрым временем срабатывания и высокими показателями герметичности;
• электроды — искровые электроды розжига и ионизационные электроды контроля пламени, выполненные из износостойких сплавов.

Технические преимущества и эксплуатация:

• модульная конструкция облегчает замену форсунок, трансформатора и датчика пламени без демонтажа основной рамы;
• удлинённая пламенная труба 352 мм обеспечивает стабилизацию пламени при широком диапазоне нагрузок;
• двухступенчатая автоматика снижает расход топлива в частичных нагрузках и оптимизирует тепловой КПД;
• рекомендуемая схема ТО: визуальная проверка и очистка электродов и форсунок — ежеквартально; полная проверка автоматики, трансформатора и реле давления — ежегодно.

Elco VG 4.440 D E KL d217 подходит для интеграции в котлы по EN 303 и промышленные установки DIN, обеспечивая стабильный тепловой режим, простоту обслуживания и соответствие современным требованиям по энергоэффективности и экологии.
