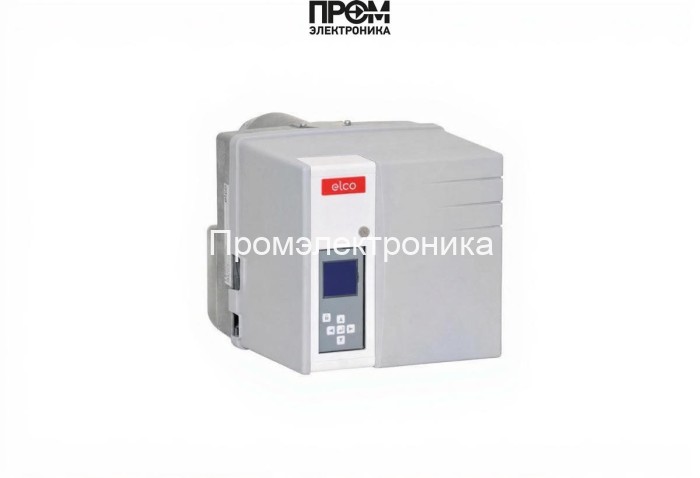

Газовая горелка Elco VG 3.350 DP E

Техническое описание газовой горелки Elco VG 3.350 DP E

Представленная модель — газовая горелка Elco VG 3.350 DP E — разработана для промышленного и коммунального теплоснабжения с диапазоном мощности 105–350 кВт. Описываемое устройство проектировалось с упором на модульность, простоту сервисного доступа и соответствие современным требованиям энергоэффективности и экологии 2026 года. В основе конструкции — проверенные узлы и автоматические системы управления, обеспечивающие устойчивую работу при изменчивом давлении топлива и внешних условиях.

Ключевые технические характеристики

• Диапазон мощности: 105–350 кВт;
• Питание управления: 220 В; электродвигатель: 300 Вт; потребление электроэнергии: 583 Вт;
• Противодавление газа: 0–3.6 мбар; класс защиты: IP21; температура эксплуатации: −15…+70 °C;
• Уровень шума: 62 дБ; масса: 20 кг; габариты: 57.6×37.9×37.9 см;
• Комплектация: поставляется без газовой рампы и головы сгорания (по запросу).

Составные элементы и функциональные узлы

В конструкции Elco VG 3.350 DP E применяются сборные и заменяемые узлы, что упрощает диагностику и ремонт. Основные компоненты, ответственные за работоспособность и безопасность системы:

• топливный насос — обеспечивает стабильную подачу газа и компенсацию перепадов давления в магистрали;
• датчик пламени — оптический/ионный модуль контроля наличия горения с быстрым отключением при сбое;
• топочный автомат — микропроцессорный контроллер управления последовательностью розжига, мониторинга и защиты;
• трансформатор розжига — высоковольтный источник для образования искры на электродах и обеспечения надежного запальника;
• реле давления — контролирует минимальное и максимальное давление газа, блокирует подачу при авариях;
• форсунки (сопла) — формируют факел и обеспечивают оптимальное смешение топлива и воздуха;
• серво-привод — механический исполнитель для точной регулировки заслонок и положения газового клапана;
• клапан газовый — основное запирающее устройство с электрическим и ручным приводом для аварийного отключения;
• электроды — высоковольтные элементы розжига и контроля импульсного горения.

Эксплуатационные особенности и обслуживание

• Монтаж и наладка должны выполняться квалифицированным персоналом с проверкой соответствия противодавления и фланцевого соединения котла.
• Рекомендуется регламентное обслуживание: ежемесячный визуальный контроль, очистка фильтров и поверхности электродов, полугодовой осмотр сервоприводов и газовой арматуры.
• При замене элементов (форсунок, электродов, трансформатора розжига, реле давления) следует применять оригинальные или рекомендованные аналоги для сохранения рабочих параметров и безопасности.

Преимущества с точки зрения инженера

• Модульная архитектура облегчает локализацию неисправностей и сокращает время простоя;
• Современный топочный автомат обеспечивает соответствие критериям энергоэффективности и автоматической диагностики;
• Комплект основных узлов (топливный насос, датчик пламени, трансформатор розжига и др.) гарантирует постоянство рабочих характеристик при смене условий подачи топлива.

Газовая горелка Elco VG 3.350 DP E предназначена для интеграции в промышленные котельные и тепловые установки, где требуется надежность, точное управление подачей энергии и соблюдение современных стандартов выбросов. Перед установкой и вводом в эксплуатацию рекомендуется согласование параметров с поставщиком и проведение проверки совместимости с паспортными данными котла.
