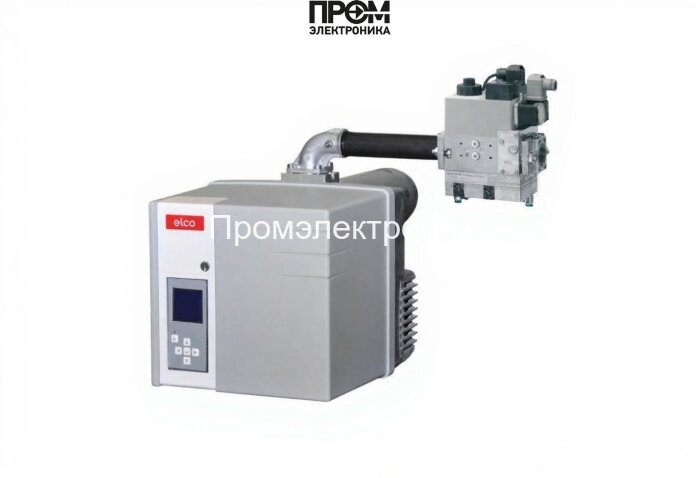

Газовая горелка Elco VG 3.350 D E KN d25 — техническое описание

Газовая горелка Elco VG 3.350 D E KN d25 (арт. 3836384) — промышленный модуль среднего диапазона мощности, предназначенный для надежного и эффективного сжигания природного газа и пропана в промышленных и коммунально‑бытовых тепловых установках. Разработана в соответствии с европейскими требованиями (класс III по EN676), обеспечивает низкий уровень выбросов NOx и стабильную работу при вариациях напряжения и внешних условий.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан)
• Диапазон мощности: 105–350 кВт (двухступенчатое управление)
• Тип пламенной трубы: короткая, длина 180 мм
• Подключение газа: газовая рампа d25 — Rp 1 1/4"
• Электропитание: 220 В
• Электродвигатель: 300 Вт; потребляемая электрическая мощность: 50 Вт
• Класс пылевлагозащиты / электрозащиты: IP21
• Уровень шума: 69 дБ
• Противодавление: 0…3.6 мбар
• Рабочая температура: от −15 до +70 °C (допустимая рабочая среда без агрессивных паров, повышенной влажности и пыли)
• Вес: 30 кг; габариты: 75.6 × 37.9 × 37.9 см
• Тип соединения: Rp 1 1/4"
• Комплектация: монтажный фланец, теплоизоляционная прокладка, пакет крепежа, газовая рампа с фильтром; в составе — голова сгорания и газовая рампа
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция Elco VG 3.350 D E KN выполнена как компактый моноблок с литым алюминиевым корпусом и шумопоглощающим кожухом из композита. Основные узлы и элементы:

• пламенная голова (короткая пламенная труба, 180 мм) — оптимизирована для высокого КПД и минимальных выбросов;
• газовая рампа d25 с фильтром и запорной арматурой — обеспечивает стабильную подачу и фильтрацию газа;
• электродвигатель 300 Вт и вентилятор — создают необходимый воздушный напор при умеренном энергопотреблении (50 Вт);
• электронный блок управления MDE2 с экраном — автоматизация режимов, отображение состояния и параметры настройки;
• система RTC — сохранение и неизменность настроек после обесточивания;
• монтажный фланец и теплоизоляционная прокладка — для герметичного и быстрого монтажа на котле.

Преимущества

• двухступенчатая регулировка мощности (105–350 кВт) — экономия топлива при частичных нагрузках;
• низкий уровень шума (69 дБ) и шумоизолирующий кожух — комфортная эксплуатация в котельных;
• высокая экологичность — модернизированная горелочная голова снижает NOx;
• простота обслуживания — свободный доступ к пламенной голове, модульная конструкция;
• устойчивость к колебаниям напряжения и закрытие воздушного канала при остановке для аккумуляции тепла;
• совместимость с котлами разных производителей и простота перевода на пропан.

Области применения — примеры реального использования

• проектирование и модернизация котельных среднего размера: котлы водогрейные и теплогенераторы 100–400 кВт;
• промышленные цеха и производственные участки, где требуется стабильное теплопотребление без выбросов и шума;
• комплексные решения для социально‑бытовой инфраструктуры (школы, больницы) — для компенсации пиковых нагрузок;
• резервное или комбинированное отопление с использованием пропана — быстрый переход на сменный вид топлива.

Совместимость с котлами

Горелка совместима с водогрейными и паровыми котлами, теплогенераторами и модульными котельными блоками от разных производителей. За счёт монтажного фланца Rp 1 1/4" и регулируемых параметров горелка легко интегрируется с типовыми фланцевыми соединениями и системами автоматики котла.

Обслуживание и эксплуатация

• регламентные осмотры: визуальная проверка пламенной головы и фильтра рампы — не реже 1 раза в 3 месяца в зависимости от качества топлива;
• профилактическая чистка фильтра газовой рампы и проверка герметичности соединений — при плановом обслуживании котельной;
• проверка и калибровка блоков управления MDE2 — при вводе в эксплуатацию и после масштабных работ на газопроводе;
• рекомендованные условия эксплуатации: температура окружающей среды от −15 до +70 °C, отсутствие агрессивных паров и повышенной запылённости.

FAQ — часто задаваемые вопросы

• Как перевести горелку на пропан? Переключение обеспечивается конструктивно упрощённым методом: требуется настройка давления газа, корректировка форсунок (при необходимости) и проверка состава пламени инженером.
• Какие требования к электропитанию? Обычное питание 220 В; электродвигатель 300 Вт, потребление 50 Вт. Защита от низкого напряжения встроена в систему управления.
• Как часто менять фильтр газовой рампы? В стандартных условиях — проверка каждые 3 месяца, замена по результатам состояния или при ухудшении качества подачи газа.
• Подходит ли горелка для паровых котлов? Да, при условии согласования параметров давления и тепловой нагрузки с производителем котла.

Для профессиональной закупки, подбора комплектации и оперативной поставки оборудования приобретайте горелки у компании Промэлектроника — кратко и надёжно: sales@prom-elec.com. Наши специалисты помогут с выбором конфигурации, обеспечат проверку совместимости и дадут рекомендации по монтажу и пуско‑наладке.

Если необходима дополнительная техническая информация или спецификация в формате PDF — обращайтесь к поставщику: укажите артикул 3836384 и получите согласованную документацию для проектирования и ввода в эксплуатацию.
