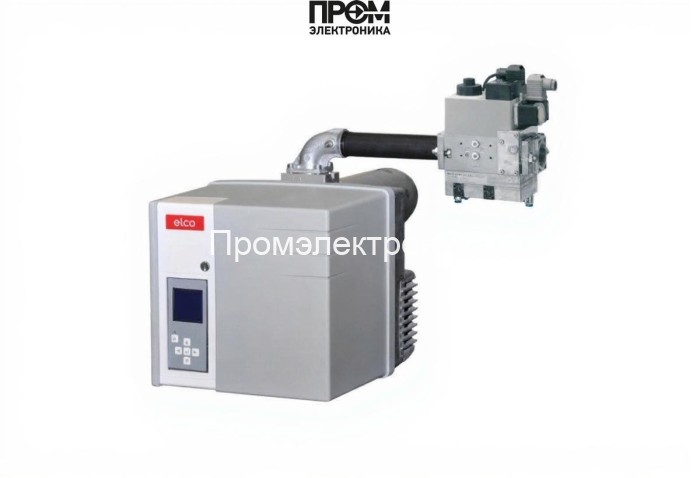

Газовая горелка Elco VG 3.350 D E KN d214

Газовая горелка Elco VG 3.350 D E KN d214 — техническое описание

Газовая горелка Elco VG 3.350 D E KN d214 (арт. 3836382) — индустриальное решение для среднего звена теплоэнергетики с диапазоном мощности от 105 до 350 кВт. Двухступенчатая наддувная горелка с короткой пламенной трубой (длина 180 мм) разработана для работы на природном газе и сжиженном газе, обеспечивает низкий уровень выбросов (класс III по EN676) и совместима с котлами и теплогенераторами, соответствующими EN 303 и DIN 4794/30697.

Ключевые технические параметры

• Вид топлива: газовая
• Мощность: от 105 до 350 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая, длина 180 мм
• Электропитание: 220 В
• Электродвигатель: 300 Вт; потребляемая электрическая мощность: 50 Вт
• Класс пылевлагозащиты / электрозащиты: IP21
• Уровень шума: 69 дБ
• Противодавление: от 0 до 3.6 мбар
• Вес: 30 кг; габариты: 75.6×37.9×37.9 см
• Тип соединения: Rp 2"
• Рабочая температура: от -15 до +70 °C
• Газовая рампа: d214 — 1 1/2" — Rp2"
• Страна бренда: Италия

Конструкция и комплект поставки

Горелка имеет моноблочную компактную конструкцию в литом алюминиевом корпусе с удобным доступом к обслуживаемым узлам. В комплект поставки входят:

• пламенная голова (голова сгорания), легко демонтируемая для осмотра и обслуживания;
• газовая рампа d214 (1 1/2" — Rp2");
• монтажный фланец и теплоизоляционная прокладка;
• пакет крепежа и фильтр газа.

Электронный блок автоматики интегрирован в корпус; система MDE2 с дисплеем обеспечивает индикацию рабочих параметров, а менеджер горения TCG 2xx управляет процессом розжига, продувки, контролем пламени и безопасным выключением при понижении сетевого напряжения. Элементы кабельного ввода и электрооборудование соответствуют классу защиты IP21.

Преимущества

• Высокий КПД с оптимизированной огневой головой и низкими выбросами NOx (класс III EN676);
• Компактность и доступность узлов для технического обслуживания;
• Точная автоматизация процессов горения и удобный интерфейс оператора;
• Сохранение настроек огневой головы в течение отопительного сезона (RTC);
• Быстрая перенастройка на сжиженный газ при смене топлива;
• Закрытие воздушной заслонки для минимизации теплопотерь при останове;
• Умеренное энергопотребление и стабильная работа при колебаниях внешней температуры и напряжения сети.

Примеры реального использования

• Цеховое отопление и парогенерация: установка на котлах средней мощности для обеспечения технологического пара и отопления производственных помещений.
• Коммерческие объекты: многоквартирные котельные и тепловые пункты в торговых центрах, где требуется точное управление и низкие эмиссии.
• Технологические процессы: подача горячего воздуха или пара для сушильных и термических линий в пищевой и химической промышленности.

Обслуживание и эксплуатация

• Плановые проверки: осмотр пламенной головы, фильтра газовой рампы и состояния уплотнений не реже одного раза в сезон.
• Электрическая часть: проверка надежности контактов, состояния кабелей и блока автоматики; поддерживать чистоту вентиляционных отверстий корпуса.
• Регулировка и перенастройка: система MDE2 и RTC позволяют сохранять и быстро восстанавливать параметры; для перехода на сжиженный газ требуется оперативная перенастройка газовой рампы и коррекция регулирующих клапанов.
• Эксплуатационные ограничения: применять при температуре в диапазоне −15…+70 °C и противодавлении 0–3.6 мбар; соблюдать требования по подключению Rp 2".

Совместимость с котлами

Elco VG 3.350 D E KN d214 разработана для использования с среднемощными котлами и теплогенераторами, соответствующими нормам EN 303 и DIN 4794/30697. Рекомендуется для чугунных и стальных котлов с конструкцией, допускающей наддувные горелки и монтаж фланца Rp 2". Подходит для систем с рекуперацией тепла и для модулей с автоматизированным управлением тепловым пунктом.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку на сжиженном газе? — Да. Горелка допускает быструю перенастройку на режим работы со сжиженным газом; необходимо перенастроить газовую рампу и регулировочные элементы.
• Какой уровень шума при работе? — Номинальный уровень звукового давления не превышает 69 дБ; шумоподавляющий кожух и демпфирующие уплотнения снижает акустические колебания.
• Какие требования к электропитанию? — Стандартное питание 220 В; электродвигатель 300 Вт, потребляемая мощность 50 Вт.
• Что входит в гарантийное обслуживание? — Гарантия и условия сервисного обслуживания указываются в документации производителя; рекомендуется использовать оригинальные комплектующие и фильтры.

Краткий вывод и рекомендация по покупке

Газовая горелка Elco VG 3.350 D E KN d214 — надежное, технологичное и энергоэффективное решение для средних по мощности котельных установок с требованием низких выбросов и точного управления горением. Для проекта, монтажа и пост-продажного обслуживания рекомендуем приобретать оборудование у специализированного поставщика — компании Промэлектроника (sales@prom-elec.com), которая обеспечивает профессиональную поддержку, подбор комплектующих и сервисное сопровождение.

Техническая информация в описании использует все специфицированные характеристики изделия: тип и длину пламенной трубы, диапазон мощности, тип соединения и параметры газовой рампы, электрические и механические показатели, рабочие условия и комплектность.
