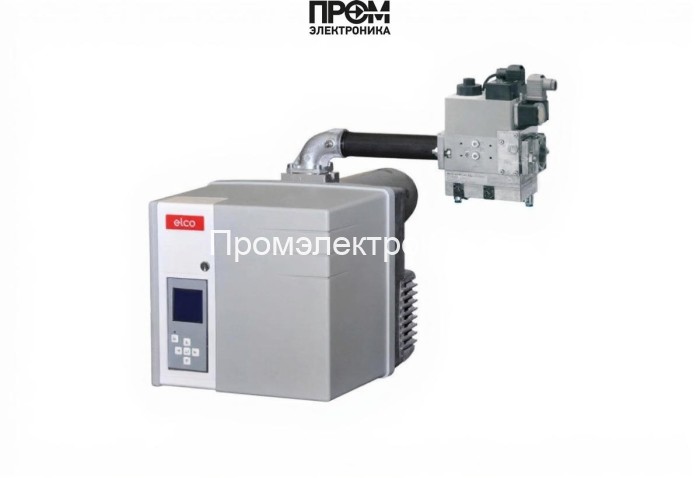

Газовая горелка Elco VG 3.350 D E KL d214 — техническое описание и руководство по применению

Газовая горелка Elco VG 3.350 D E KL d214 (арт. 3836383) — двухступенчатое автоматизированное устройство для эффективного и экологичного сжигания природного и сжиженного газа в котлах и теплогенераторах средней мощности. Конструкция моноблочного типа обеспечивает компактность и простоту монтажа, а встроенная система управления MDE2 гарантирует контроль параметров в реальном времени и высокую точность регулирования мощности.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ и пропан)
• Мощность: от 105 до 350 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: удлиненная, длина 320 мм
• Комплектация: голова сгорания, газовая рампа (маркировка d214 - 1 1/2" - Rp2")
• Электропитание: 220 В
• Электродвигатель: 300 Вт; потребляемая электрическая мощность: 50 Вт
• Класс пылевлагозащиты / класс электрозащиты: IP21
• Уровень шума: 69 дБ
• Противодавление на входе: от 0 до 3.6 мбар
• Вес: 30 кг; габариты: 89.6 x 37.9 x 37.9 см
• Тип соединения: Rp 2"
• Рабочая температура: от -15 до 70 °C
• Страна бренда: Италия

Конструкция и состав горелки

• Огневая голова (удлинённая пламенная труба, 320 мм) — обеспечивает стабильное и равномерное пламя, оптимизированное для снижения выбросов NOx.
• Газовая рампа d214 (1 1/2" - Rp2") — стандартное присоединение для быстрого монтажа и герметичного подключения газа.
• Моноблочный корпус из алюминиевого сплава с звукопоглощающей оболочкой — прочность при минимальном уровне шума (≤69 дБ).
• Электродвигатель 300 Вт и вентилятор — подача воздуха и обеспечение заданного избыточного давления в камере сгорания.
• Электронный блок управления MDE2 с дисплеем — мониторинг параметров, сохранение настроек и диагностические функции.
• Прокладки и элементы, снижающие акустические колебания — уменьшают уровень вибраций и продлевают ресурс узлов.

Преимущества и эксплуатационные особенности

• Широкий диапазон регулирования мощности (105–350 кВт) — подходит для различных тепловых нагрузок.
• Двухступенчатая схема управления — экономия топлива при частичных нагрузках и быстрый выход на полную мощность при необходимости.
• Низкие выбросы и соответствие стандарту EN676 (класс III) — экологическая безопасность и соответствие европейским нормам.
• Удобная информационная система MDE2 — мониторинг напряжения сети, сигнала пламени, времени розжига; хранение параметров (RTC).
• Быстрая переналадка на сжиженный газ — гибкость при смене типа топлива.
• Простота обслуживания: легкий доступ к огневой голове и модульная конструкция сокращают время ТО.

Обслуживание и эксплуатация

• Плановое техническое обслуживание: визуальный осмотр корпуса, проверка газовой рампы и фитингов, чистка огневой головы и проверка электропитания.
• Рекомендованный интервал проверок: ежесезонно перед началом отопительного сезона и при каждом восстановлении работы после длительного простоя.
• Диагностика через MDE2: журнал ошибок и параметров облегчает обнаружение нарушений в работе и ускоряет поиск неисправностей.
• Условия эксплуатации: диапазон рабочих температур от -15 до +70 °C; при эксплуатации на открытом воздухе необходим навес/защита от влаги.
• Безопасность: соблюдение инструкций по присоединению Rp 2" и проверки герметичности газовой рампы; использование газоанализаторов при пуско-наладочных работах.

Примеры реального использования

• Коммунальные котельные: замена устаревших агрегатов в многоквартирных домах, работа на природном газе с динамическими нагрузками.
• Промышленные теплогенераторы: обеспечение технологического тепла в цехах с переменной потребностью, где важна точность регулирования мощности.
• Объекты с резервированием: использование двухступенчатой схемы для экономии топлива в ночной/пиковый режимы.
• Малые ТЭЦ и блочные котельные: постановка на среднеёмкие котлы до 350 кВт (соответствие EN 303, DIN 4794/30697).

Совместимость с котлами

• Подходит для котлов и теплогенераторов мощностью до 350 кВт, соответствующих нормам EN 303 и DIN 4794/30697.
• Рекомендуется применять с котлами, имеющими пространство для подключения типоразмера Rp 2" и достаточную камеру сгорания для удлинённой пламенной трубы.
• При интеграции с автоматикой котельной — согласовать логические входы/выходы и интерфейсы управления с MDE2.

FAQ — часто задаваемые вопросы

• Можно ли перевести горелку с природного газа на пропан? — Да. Горелка допускает быструю переналадку на сжиженный газ; при переналадке необходимо перенастроить форсунки и проверить давление на рампе (0–3.6 мбар).
• Какова максимальная рабочая температура? — Устройство рассчитано на эксплуатацию в диапазоне от -15 до +70 °C.
• Требуется ли отдельный электрощит? — Горелка питается от 220 В; рекомендуется выделенный автомат и защита от перепадов напряжения.
• Как часто менять прокладки и уплотнения? — Проверка при каждом плановом ТО; замена по результатам визуального осмотра или через регламентируемые интервалы, указанные в паспорте.

Заключение и поставка

Elco VG 3.350 D E KL d214 — сбалансированное решение по соотношению мощности, экологичности и простоты обслуживания для котельных и теплогенераторов средней мощности. Компактная конструкция, эффективная огневая голова и современная система управления MDE2 обеспечивают устойчивую работу и снижение эксплуатационных затрат.
