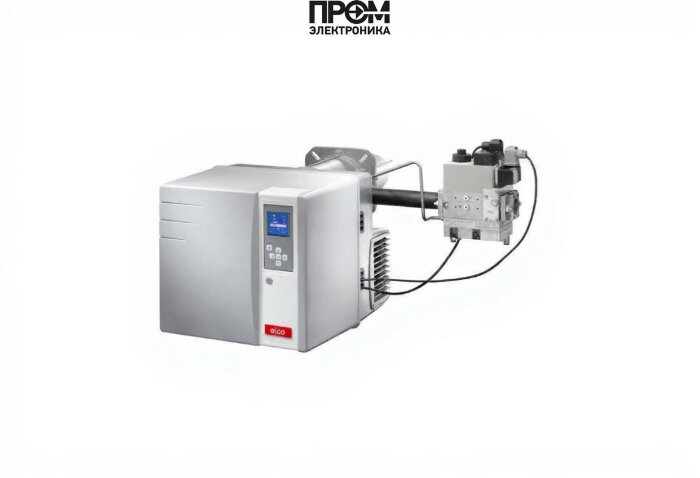

Газовая горелка Elco VG 3.290 M E KN d415 — техническое описание

Газовая горелка Elco VG 3.290 M E KN d415 — энергоэффективное решение для систем теплоснабжения и технологических паровых установок. Предназначена для сжигания природного газа и пропана, обеспечивает электронную модуляцию мощности, высокую точность управления и низкий уровень выбросов NOx (сертификация EN 676, класс III). Изготовлена в Италии с применением цифровой электроники Modulo и системы MDE2 для мониторинга и диагностики.

Ключевые технические параметры

• Вид топлива: газовая (природный газ, пропан)
• Мощность: от 95 до 290 кВт
• Исполнение: двухступенчатая и прогрессивная — электронно-модулируемая
• Длина пламенной трубы: 180 мм (короткая)
• Электропитание: 220 В
• Электродвигатель: 250 Вт; потребляемая электрическая мощность — 465 Вт
• Противодавление: от 0 до 3.6 мбар
• Тип соединения: Rp 1 1/4"
• Класс пыле- и влагозащиты: IP21
• Уровень шума: 67 дБ (со звукоизоляцией воздухозаборника и съемным кожухом)
• Рабочая температура: от -10 до +60 °C
• Вес/габариты: 42 кг; 75.6×40.6×37.9 см
• Газовая рампа: d415 - 3/4" - Rp1 1/4" /TC

Конструкция и компоненты горелки

Конструкция Elco VG 3.290 M E KN d415 выполнена по модульному принципу для упрощения монтажа и сервиса. В состав горелки входят:

• головка горения запатентованной конструкции (короткая пламенная труба 180 мм);
• газовая рампа с фильтром и контролем герметичности (d415 - 3/4" - Rp1 1/4" /TC);
• электродвигатель 250 Вт и вентилятор наддува;
• цифровая система управления Modulo и панель MDE2 (5-кнопочный интерфейс, журнал ошибок);
• теплоизоляционная прокладка фланца и комплект крепежа;
• съемный звукоизолирующий кожух и элементы для быстрого доступа к головке.

Преимущества

• Высокая точность регулирования мощности за счёт электронного модулятора — стабильность процесса горения и экономия топлива.
• Низкий уровень выбросов NOx — соответствие классу III EN 676.
• Интеллектуальный контроль герметичности газовой рампы повышает безопасность и сокращает простой.
• Удобство эксплуатации: интуитивное программирование, журнал событий, удалённая диагностика (REMOTE SOLUTION).
• Компактные габариты и модульность облегчают монтаж в котлоагрегатах разного типа.

Примеры реального использования

• Промышленные паровые котлы и блочные парогенераторы — регулирование нагрузки от минимальной до пиковой в диапазоне 95–290 кВт.
• Котлы коммунального теплоснабжения и районные тепловые пункты — для равномерного отопления многоквартирных домов и социальных объектов.
• Технологические установки на предприятиях пищевой и химической промышленности — где требуется точный контроль температуры и чистота горения.
• Теплицы и сушильные установки — стабильная подача тепла при минимуме выбросов загрязняющих веществ.

Обслуживание и эксплуатация

Рекомендуется соблюдать плановое обслуживание для поддержания эффективной и безопасной работы:

• регулярная очистка головки горения и фильтра газовой рампы; настройки сохраняются при демонтаже головки, что ускоряет технические работы;
• проверка герметичности газовой рампы и соединений согласно инструкциям (особенно при смене типа топлива);
• контроль журналов ошибок и сохранение данных MDE2 для аналитики и профилактики отказов;
• обслуживание вентилятора и подшипников электродвигателя 250 Вт, проверка питающего напряжения 220 В;
• плановые проверки системы безопасности и датчиков, инспекция в холодный сезон при рабочих температурах до -10 °C.

Совместимость с котлами

Горелка подходит для водогрейных и паровых котлов среднего и повышенного давления, предназначенных для работы с мощностями 95–290 кВт. Рекомендуется согласовывать тип фланца и параметры противодавления (0–3,6 мбар) с паспортными данными котла. Благодаря короткой пламенной трубе 180 мм и компактным габаритам (75.6×40.6×37.9 см) подходит для котлов с ограниченным пространством топочной камеры.

FAQ

• Какие типы газа поддерживаются? Природный газ и пропан — возможна переналадка под конкретный состав газа.
• Каковы требования к электропитанию? Стандартное питание 220 В, потребляемая мощность 465 Вт.
• Как обеспечивается низкий уровень NOx? За счёт запатентованной головки горения и оптимизации газовоздушной смеси в электронном модуляторе.
• Можно ли подключить удалённую диагностику? Да — предусмотрена система REMOTE SOLUTION для настройки и диагностики через быстроразъёмное соединение.
• Какие параметры шума? Уровень шума в стандартной комплектации — 67 дБ; есть звукоизоляция воздухозаборника.

Покупать оборудование и получать техническую поддержку рекомендуется у компании Промэлектроника — обращайтесь по e-mail: sales@prom-elec.com. Для подбора опций и сервисного обслуживания укажите модель Elco VG 3.290 M E KN d415 и требуемые параметры установки.

Технический выбор горелки должен учитывать мощностной диапазон, условия работы (температура, противодавление), требования по выбросам и совместимость с котлом. Elco VG 3.290 M E KN d415 предоставляет сбалансированное сочетание точного управления, надежности конструкции и удобства обслуживания для промышленных и коммунальных задач.
