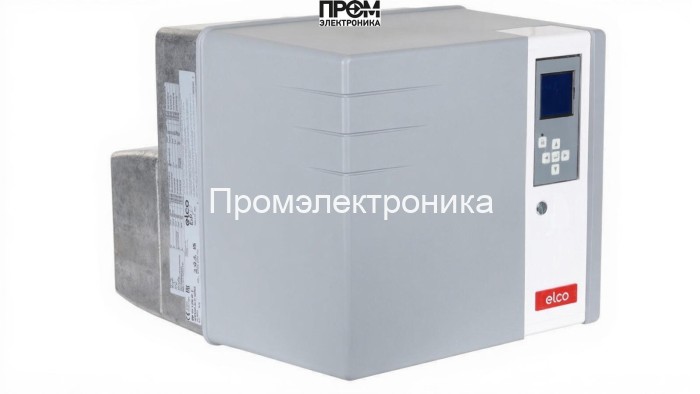

Газовая горелка Elco VG 3.290 DP E — техническое описание и состав узлов

Данный документ кратко и емко описывает конструктивные элементы, функциональные узлы и эксплуатационные особенности газовой горелки Elco VG 3.290 DP E. Текст составлен в техническом стиле с учётом современных SEO‑требований 2026 года: чёткая структура, семантические ключи, перелинковка смысловых блоков и информативные маркированные списки. Горелка рассчитана на сжигание природного газа и пропана, обеспечивает диапазон мощности 95–290 кВт, питание 220 В, электродвигатель 250 Вт, степень защиты IP21.

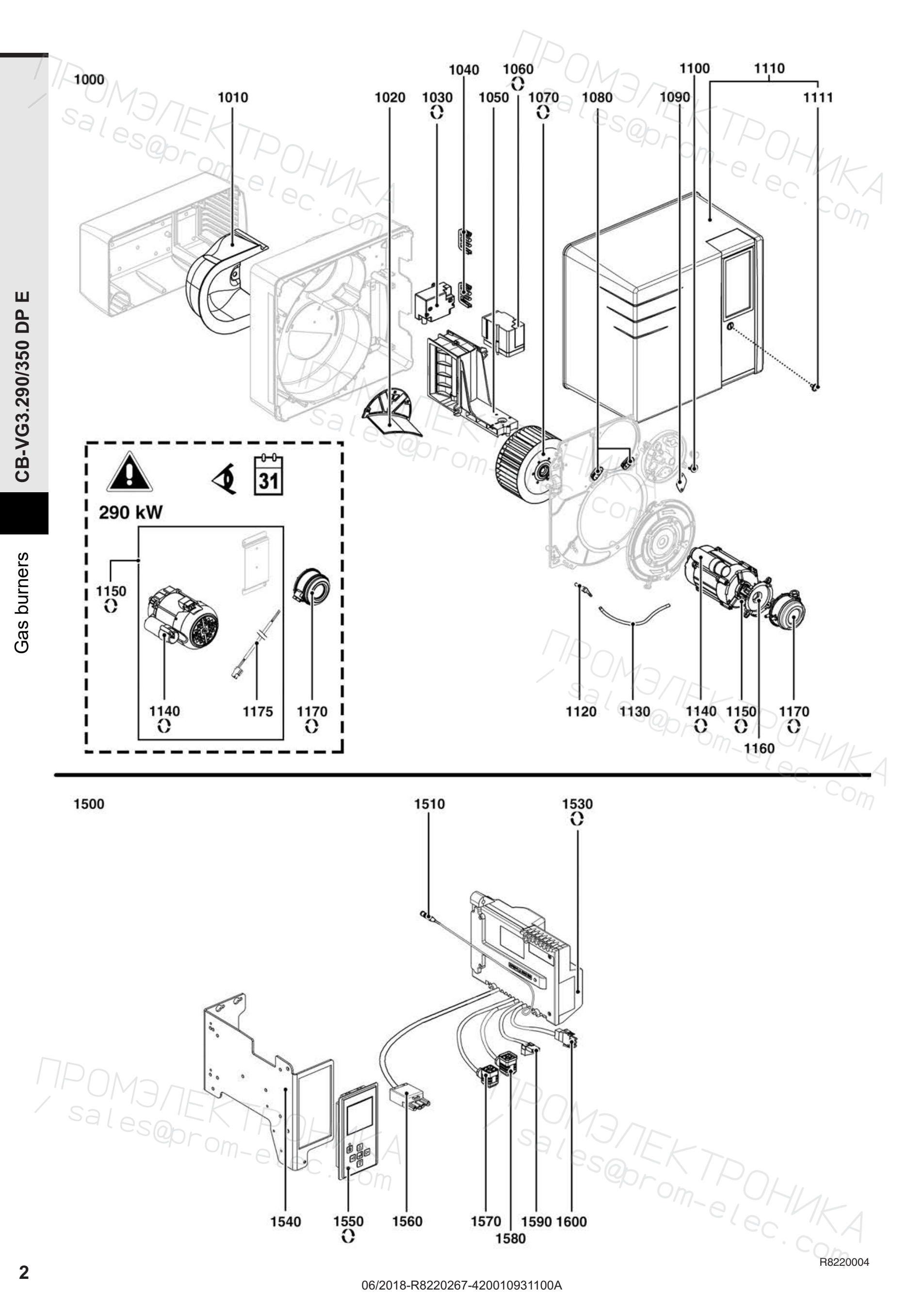

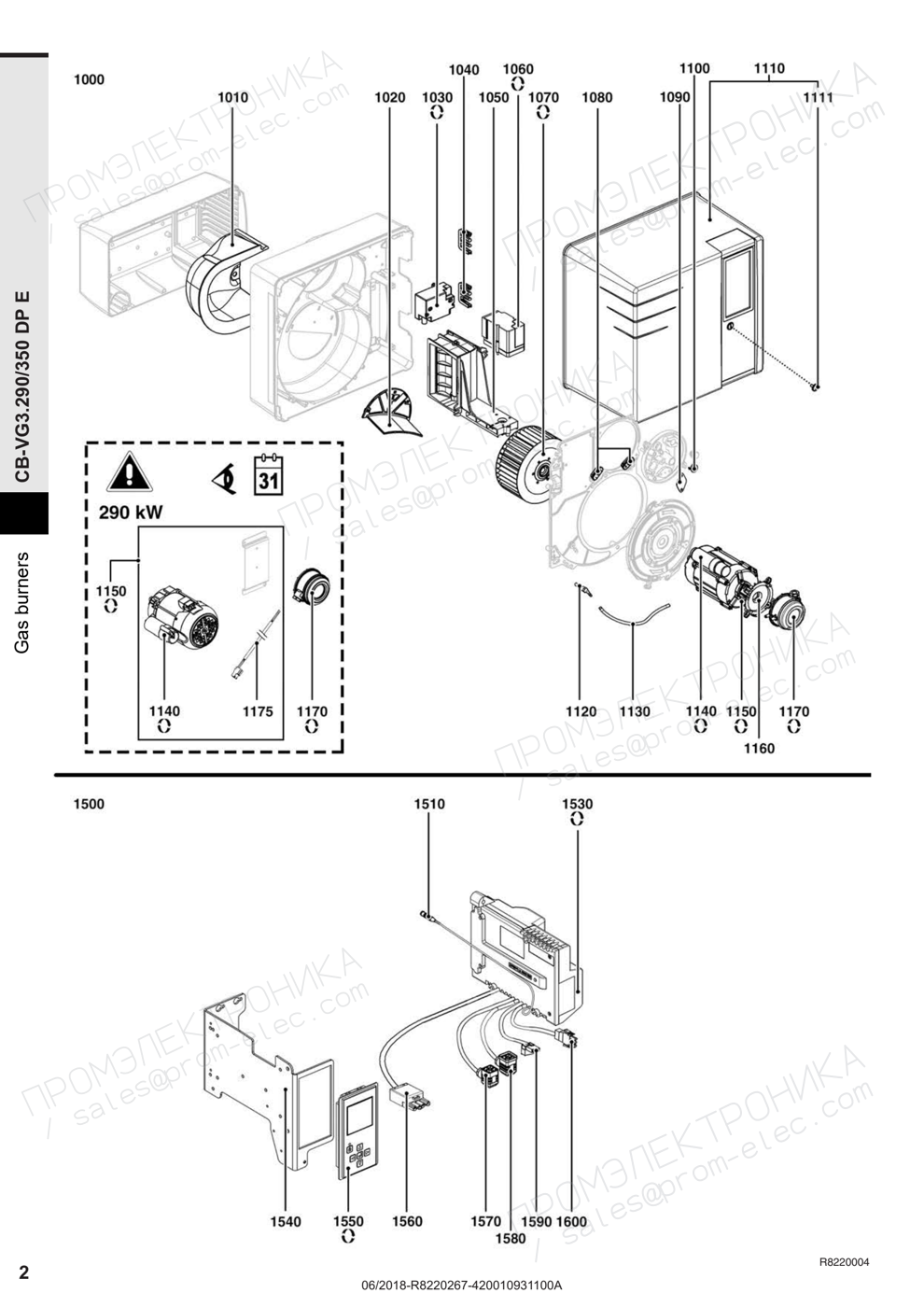

Конструкция и основные детали

• Топливный насос — обеспечивает стабильную подачу газа при заданном давлении, критичен для поддержания рабочего факела и точного регулирования мощности.
• Датчик пламени — оптический/ионизационный элемент контроля наличия горения; интегрирован в систему безопасности автоматики.
• Топочный автомат (модуль управления MDE2) — микропроцессорная плата с интерфейсом, реализующая плавно‑двухступенчатое регулирование, логику пуска/остановки и диагностические функции.
• Трансформатор розжига — высоковольтный генератор искрового разряда, взаимодействует с электродами для инициирования воспламенения.
• Реле давления — контроль параметров газа/воздуха, обеспечивает защитную блокировку при выходе давления за допустимые пределы.
• Форсунки (форсункованные блоки) — специализированные распылители газа, определяют форму и состав факела при установленной огневой голове.
• Сервопривод — электромеханический исполнительный механизм для регулировки заслонок и положения газовой рампы в режиме пропорционального управления.
• Клапан (газовый запорный клапан) — многоступенчатый электромагнитный запор для отсечки подачи топлива при аварии или по команде автоматики.
• Электроды — заземлённые и высоковольтные элементы розжига и ионизационного контроля, устойчивы к термоциклам и механической вибрации.

Функциональные узлы — кратко о принципе работы

• Система подачи: топливный насос → клапан → форсунки; регулирование потока осуществляется сервоприводом по команде автоматики.
• Система розжига и контроля: трансформатор розжига даёт искру между электродами, датчик пламени подтверждает стабильное горение, при отсутствии — срабатывает запорный клапан.
• Автоматика: топочный автомат MDE2 контролирует давление через реле, управляет сервоприводом и выполняет защитные сценарии.

Эксплуатация и техобслуживание

• Рекомендуется ежегодная проверка всех узлов: насос, электродвигатель, датчики, трансформатор и электроузлы; настройка форсунок и клапанов сервисным инженером.
• Оперативный контроль параметров по панели MDE2 и журналам событий позволяет снизить риск аварий и повысить КПД.

Elco VG 3.290 DP E — промышленное решение с модульной архитектурой, удобной для интеграции в котельные установки и BMS. Точная комплектация (огневая голова, газовая рампа) подбирается под конкретную тепловую схему и требования по эмиссии.
