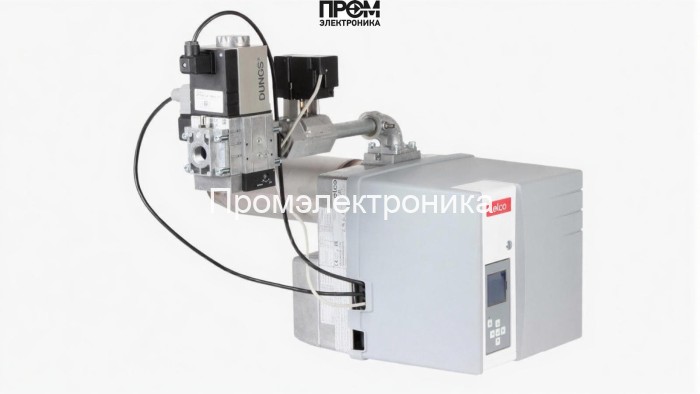

Газовая горелка Elco VG 2.205 M E KL d411

Газовая горелка Elco VG 2.205 M E KL d411 — техническое описание и руководство по эксплуатации

Газовая горелка Elco VG 2.205 M E KL d411 (арт. 3836485) — прогрессивная двухступенчатая наддувная горелка с электронным управлением серии Modulo. Рассчитана на работу с природным газом и пропаном, обеспечивает мощность от 65 до 205 кВт, низкие выбросы NOx по технологии Low NOx и соответствие требованиям EN 676 (класс III). Предназначена для применения в промышленных и муниципальных котельных и технологических установках.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан)
• Диапазон мощности: от 65 до 205 кВт
• Тип исполнения: прогрессивная, Modulo (электронное регулирование)
• Тип пламенной трубы: удлиненная, длина 270 мм
• Электропитание: 220 В; электродвигатель 160 Вт; потребляемая мощность 302 Вт
• Класс пылевлагозащиты: IP21; рабочая температура: -10…+60 °C
• Уровень шума: 65 дБ; вес: 25 кг; габариты: 90.8×46.5×47.5 см
• Противодавление: 0…2.6 мбар; давление газа рампы: 4…26.5 мбар; тип соединения Rp 3/4"
• Газовая рампа: d411 - 3/4" - Rp3/4" /TC с контролем герметичности

Конструкция и комплектация

Горелка имеет компактный корпус из алюминиевого сплава, модульную конструкцию и быстроразъёмные соединения для сервисного доступа и подключения REMOTE SOLUTION. В состав поставки входит:

• огневая голова (пламенная труба удлинённого типа, 270 мм);
• сдвижной фланец и уплотнение для подключения к топке;
• газовая рампа d411 с фильтром и функцией контроля герметичности;
• крепёж и пакет технической документации.

Функциональные преимущества

1. Технология Low NOx — сниженные выбросы оксидов азота при сохранении высокой полноты сгорания.
2. Электронная система Modulo — точное модулирование мощности, журнал ошибок и удобный дисплей для наладки.
3. Умеренная вентиляция и низкое энергопотребление: оптимизированная аэродинамика и двигатель 160 Вт.
4. Управление и безопасность: встроенный контроль герметичности газового клапана, сохранение настроек при демонтаже огневой головы.
5. Универсальность монтажа: стандартное Rp 3/4" соединение и широкий диапазон рабочего давления рампы.

Области применения — примеры реального использования

• Промышленные паровые котлы среднего и высокого давления (мощность 65–205 кВт) для пищевой и фармацевтической производств.
• Тепловые пункты многоквартирных домов и коммунальные котельные, требующие низких выбросов NOx.
• Технологические печи и сушильные установки, где требуется точное регулирование температуры и повторяемость режимов.
• Реконструкция котельных: замена устаревших горелок на энергоэффективные модули Modulo.

Обслуживание и эксплуатация

• Регламентные операции: ежегодная проверка газовой рампы и фильтра, осмотр уплотнений, чистка огневой головы при необходимости.
• Диагностика: доступ к журналу ошибок через дисплей, возможность удалённой настройки и мониторинга (REMOTE SOLUTION).
• Ресурсные узлы: замена уплотнений и фильтрующих элементов по фактическому состоянию; рекомендован контроль герметичности после каждого демонтажа.
• Рекомендации по эксплуатации: работает в диапазоне -10…+60 °C; соблюдать требования по давлению газа и противодавлению в топке.

Совместимость с котлами

Подходит для водогрейных и паровых котлов промышленных и коммунальных систем производства, где требуется мощность в диапазоне 65–205 кВт и стандарты по выбросам класса III. Рекомендуется монтаж на котлах со средней камерой сгорания и возможностью установки сдвижного фланца.

FAQ — распространённые вопросы

• Можно ли подключить к системе удалённого мониторинга? — Да, предусмотрено быстроразъёмное соединение REMOTE SOLUTION.
• Какие требования к давлению газа? — Давление газовой рампы 4–26.5 мбар, противодавление 0–2.6 мбар. Обязательна проверка соответствия перед монтажом.
• Как часто требуется сервис? — Базовая ежегодная проверка; более частая диагностика при агрессивных режимах работы.
• Подходит ли для низкотемпературных котлов? — Да, при условии соблюдения рабочих параметров давления и температуры.

Покупать оборудование и получать квалифицированную техподдержку рекомендуется у компании Промэлектроника — быстрые поставки, сервисное сопровождение и подбор оптимальной комплектации для вашей котельной. Для коммерческих предложений и технических консультаций: sales@prom-elec.com.

Горелка Elco VG 2.205 M E KL d411 — решение для энергоэффективных проектов с жесткими требованиями к экологии, надежности и точности управления процессом горения.
