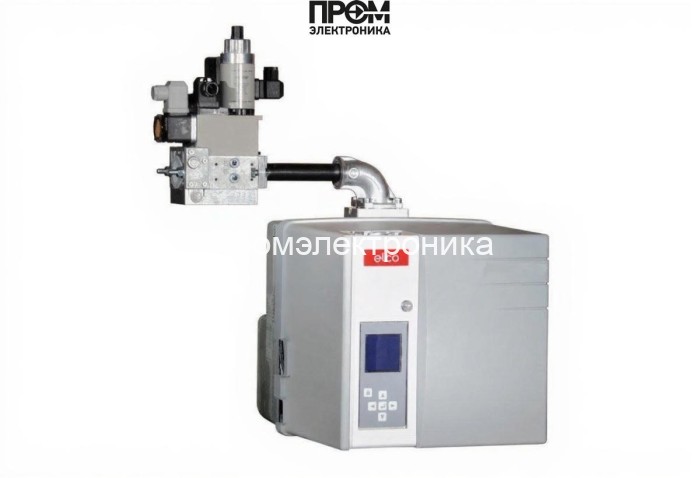

Газовая горелка Elco VG 2.205 DP E KL d346 — техническое описание и состав

Предлагаемое решение — газовая горелка Elco VG 2.205 DP E KL d346 — спроектировано для промышленных и коммунальных котельных, где требуется высокая надежность, минимальные выбросы и точный контроль горения. Конструкция ориентирована на долговременную эксплуатацию при переменном сетевом напряжении и в условиях ограниченного пространства, благодаря удлинённой пламенной трубе и модульной компоновке. В описании отражены ключевые узлы, материалы и эксплуатационные параметры для проектировщиков и сервисных инженеров.

Функциональные узлы и основные детали

• Топливный насос — обеспечивает стабильную подачу газа в рампу, снабжён стандартными быстосъёмными соединениями для замены и обслуживания.
• Датчик пламени — оптический сенсор контроля наличия устойчивого горения, интегрируется с блоком автоматики для аварийного отключения.
• Топочный автомат — модуль управления MDE2/RTC, реализует двухступенчатый режим, контроль параметров и интерфейс сервисных настроек.
• Трансформатор розжига — генератор высоковольтных импульсов для надёжного поджига; выполнен с запасом по ресурсу и термозащитой.
• Реле давления — контроль минимального и максимального давления в рампе, обеспечивает блокировку при превышении допустимых значений.
• Форсунки — комплект сменных форсунок под разные режимы газа (природный газ / пропан), точное распыление топлива и стабильность факела.
• Сервопривод — позиционирует заслонки и регуляторы расхода, обеспечивает плавное переключение ступеней и синхронизацию с автомикой.
• Клапан — электромагнитный запорный клапан с быстродействующей катушкой и уплотнениями, соответствует требованиям безопасности.
• Электроды — зажигающие и ионизационные электроды в легкодоступном исполнении для быстрой замены.

Технические преимущества и область применения

• Диапазон мощности 65–205 кВт позволяет применять Elco VG 2.205 в системах водогрейных и паровых котлов среднего класса, где требуется стабильная регулировка тепловой нагрузки.
• Низкие выбросы NOx и соответствие классу III по EN676 — оптимизация под современные экологические требования и локальные нормы 2026 года.
• Удлинённая пламенная труба с регулировкой (30–270 мм) даёт возможность точной геометрической адаптации к камере сгорания и снижает тепловую нагрузку на стенки топки.
• IP21 и диапазон рабочих температур −10…+60 °C — обычный набор требований для котельных без повышенной влажности; при необходимости возможна защита корпуса дополнительными кожухами.

Рекомендации по монтажу и эксплуатации

• Проверять герметичность газовой рампы d346 и правильность подключения форсунок после установки.
• Контролировать работоспособность датчика пламени и трансформатора розжига при первом запуске и после сервисных работ.
• Проводить регламентную диагностику топочного автомата и калибровку сервопривода не реже одного раза в год для сохранения оптимального КПД.

Elco VG 2.205 DP E KL d346 — направленное инженерное решение для предприятий, где важны управляемость, соответствие экологическим требованиям 2026 года и минимальные эксплуатационные затраты. Комплектность и модульность конструкции сокращают время монтажа и упрощают сервисное обслуживание на объекте.
