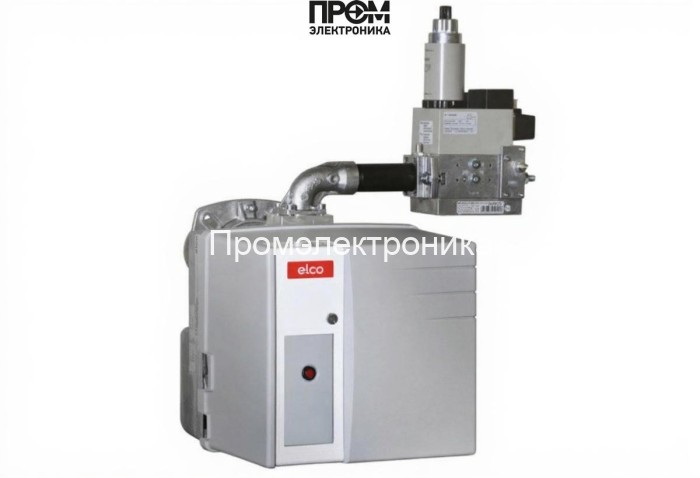

Газовая горелка Elco VG 2.200 — техническое описание и состав узлов

Elco VG 2.200 — профессиональная одноступенчатая газовая горелка мощностью 130–200 кВт, разработанная для стабильной и энергоэффективной работы в котельных средних мощностей. Конструкция спроектирована с прицелом на долговременную эксплуатацию, простоту обслуживания и соответствие современным нормам по выбросам (EN 676). Описание ориентировано на инженеров по эксплуатации, сервисных техников и проектировщиков котельных.

Краткие технические характеристики

• Мощность: 130–200 кВт (одноступенчатая регулировка)
• Длина пламенной трубы: 150 мм (короткая)
• Электропитание: 220 В; электродвигатель 130 Вт; потребляемая мощность 250 Вт
• Противодавление: 0–1.5 мбар
• Класс защиты: IP21; уровень шума ≤65 дБ
• Рабочая температура: −10…+50 °C; адаптация под природный и сжиженный газ

Состав и основные узлы горелки (ключевые детали)

Конструктивно горелка состоит из модулей, обеспечивающих надежность подачи топлива, автоматизацию розжига и безопасность работы. В составе входят:

• топливный насос — обеспечивает стабильное давление подачи газа при изменениях режимов;
• датчик пламени — оптический/ионный элемент для контроля наличия устойчивого горения и моментальной блокировки при погасании;
• топочный автомат — блок управления последовательностью включения, контроля безопасности и логики перезапуска;
• трансформатор розжига — устройство высокого напряжения для формирования искрового розжига электродов;
• реле давления — контроль минимального/максимального давления в газовой магистрали, аварийная блокировка при отклонениях;
• форсунки (сопла) — дозирование расхода газа и формирование факела, совместимы с переналадкой на пропан;
• сервопривод — механический исполнитель для точного дозирования воздуха и газа при запуске;
• клапан (запорный/регулирующий) — многократный запор с предохранительной функцией;
• электроды — искровые электроды розжига и ионизационные электроды контроля пламени.

Преимущества эксплуатации и требования сервиса

• модульная конструкция для быстрой замены узлов и сокращения простоев;
• высокий КПД в рабочем диапазоне, сниженные выбросы при корректной регулировке;
• сервисный доступ через сдвижной фланец для обслуживания огневой головы и замены форсунок;
• регламентное обслуживание: визуальная проверка и чистка ежемесячно, замена уплотнений и проверка блока безопасности 1 раз в 6–12 месяцев.

Рекомендации по интеграции

Для проектирования систем отопления и тепловых агрегатов учитывайте требования по вентиляции и герметичности газовой линии. При переносе на сжиженный газ необходима замена форсунок и корректная перенастройка сервопривода и реле давления сертифицированным сервисом.

Elco VG 2.200 оптимальна для средних котлов, сушильных и технологических установок, где важны надежность, простота обслуживания и соответствие современным требованиям энергоэффективности и экологичности.
