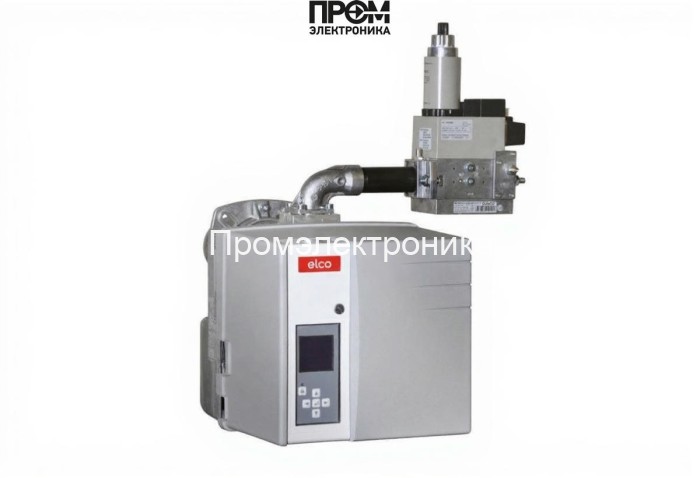

Газовая горелка Elco VG 2.160 D E KN

Elco VG 2.160 D E KN — технический обзор и состав узлов

Газовая горелка Elco VG 2.160 D E KN — промышленный двухступенчатый аппарат мощностью 50–160 кВт, сконструированный для надежной долговременной эксплуатации в котельных установках. Корпус и монтажная база разработаны для быстрого доступа к сервисным элементам, а электронное управление обеспечивает стабильную работу при широком диапазоне давления и температур. В описании ниже приведены ключевые технические решения и перечень составных модулей, которые определяют эксплуатационные характеристики горелки.

Ключевые технические параметры

• Тип топлива: природный газ / пропан;
• Диапазон мощности: 50–160 кВт (двухступенчатая регулировка);
• Длина пламенной трубы: короткая — 150 мм (регулируемая);
• Электропитание: 220 В, потребл. мощность ≈285 Вт, двигатель 160 Вт;
• Класс защиты: IP21; уровень шума ≤64 дБ;
• Противодавление: 0–2.75 мбар; давление на рампе: 2–17.5 мбар;
• Габариты/масса: 51.8×33.1×58.2 см, вес 26 кг.

Составные элементы и их назначение

Конструкция включает стандартизированные узлы, обеспечивающие безопасность, точность дозирования топлива и простоту обслуживания:

• топливный насос — обеспечивает стабильную подачу газа на рампу и форсунки при заданном давлении;
• форсунки — комплект сменных распылителей, формируют факел в пламенной голове;
• датчик пламени — контролирует стабильность горения и блокирует подачу при его отсутствии;
• топочный автомат — микропроцессорный контроллер с функциями диагностики и сохранения настроек;
• трансформатор розжига — генерирует импульс высокого напряжения для поджига горелки;
• реле давления — обеспечивает защиту при недопустимых перепадах воздуха/противодавления;
• сервопривод — регулирует положения газового клапана и ступеней мощности;
• клапан — основной запорный и пропорциональный элемент цепи подачи топлива;
• электроды — инициируют розжиг и участвуют в контроле стабилизации пламени.

Особенности эксплуатации и сервис

• Монтаж и пусконаладка выполняются через фланец Rp 3/4" с применением поставляемой прокладки.
• Периодичность регламентного обслуживания: проверка форсунок, очистка газовой рампы и контроль датчика пламени не реже одного раза за сезон.
• Встроенный контроллер упрощает интеграцию с внешними системами управления и обеспечивает протоколирование критических событий.

Elco VG 2.160 D E KN оптимальна для котельных и теплогенераторов, где требуется точное управление мощностью, экологичность и быстрый доступ к узлам обслуживания.
