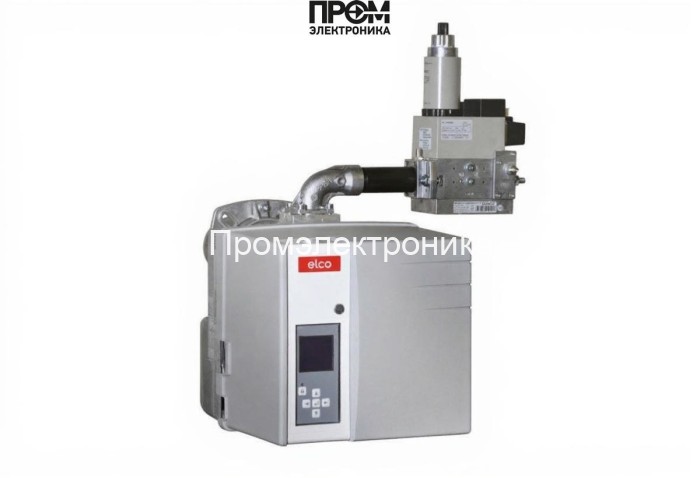

Газовая горелка Elco VG 2.160 D — техническое описание и состав

Elco VG 2.160 D — промышленная двухступенчатая газовая горелка, спроектированная для стабильной и экономичной работы на природном и сжиженном газе в диапазоне мощности 60–160 кВт. Модель сочетает надежную механику, продуманную автоматику и набор компонент, обеспечивающих быстрое срабатывание, безопасную эксплуатацию и минимальные выбросы NOx. Устройство оптимизировано для интеграции с котлами водогрейного и парового типа, а также для систем центрального теплоподачи и промышленного теплогенерации.

Ключевые характеристики

• Топливо: природный и сжиженный газ
• Мощность: 60–160 кВт (двухступенчатая регулировка)
• Электропитание: 220 В; электродвигатель вентилятора 160 Вт
• Потребляемая мощность: до 280 Вт
• Защита корпуса: IP21; рабочий диапазон температур −20…+70 °C
• Уровень шума: ≤64 дБ
• Противодавление газа: 0–2.4 мбар
• Стандарт и сертификация: соответствует требованиям EN 676

Конструктивные узлы и функциональные элементы

Горелка построена как модульный блок, состоящий из следующих основных узлов:

• Топливный насос — обеспечивает подачу топлива в газовую рампу и стабилизацию рабочего давления при изменении нагрузки.
• Датчик пламени — контролирует наличие устойчивого горения; мгновенно сигнализирует автоматику о пропадании факела.
• Топочный автомат (управляющий модуль MDE2) — реализует логику запуска, защиты и двухступенчатого регулирования, обеспечивает мониторинг состояния и хранение аварийных кодов.
• Трансформатор розжига — генерирует высоковольтные импульсы для инициации искрового зажигания электродов при каждом цикле пуска.
• Реле давления — контролирует давление газа в рампе, блокирует подачу при выходе параметров за пределы допуска.
• Форсунки — дозируют поток газа на каждой ступени, выполнены из коррозионно-стойких материалов для стабильной характеристики расхода.
• Сервопривод — обеспечивает точную позиционную регулировку заслонок и положения форсунок при переключении ступеней.
• Клапан (газовый запорный клапан) — многоуровневая запорная система с электромагнитным приводом и механической защитой от протечек.
• Электроды — выполняют функции розжига и контроля за пламенем совместно с системой ионизации; расположены для равномерного зажигания во фронте горения.

Принцип работы и интеграция

• При старте топочный автомат последовательно управляет трансформатором розжига и открытием начальной ступени форсунок через сервопривод и клапан.
• Датчик пламени и электроды формируют петлю безопасности: при отсутствии пламени автоматика закрывает запорный клапан и инициирует аварийный сброс.
• Реле давления и топливный насос поддерживают допустимый перепад, что обеспечивает устойчивую подачу и стабильный коэффициент избытка воздуха.
• Двухступенчатая схема позволяет оптимизировать расход в частичных нагрузках и обеспечить резервы мощности при пиковых потребностях.

Эксплуатация и обслуживание

• Рекомендуемая периодичность техобслуживания — минимум один раз в год: проверка форсунок, состояния электродов, фильтра газовой рампы и работоспособности датчика пламени.
• Контроль параметров MDE2 и регулярная верификация реле давления и предохранительных клапанов повышают надежность и продлевают срок службы.
• Монтаж — в сухих, вентилируемых помещениях с учетом класса защиты IP21 и требований к вентиляции котельной.

Газовая горелка Elco VG 2.160 D — решение для специалистов, которые требуют от оборудования высокой энергоэффективности, предсказуемой автоматики и простоты интеграции в промышленные и коммунальные тепловые системы. Совокупность перечисленных компонентов обеспечивает безопасность запуска, стабильность горения и минимизацию эксплуатационных рисков.
